NHR-3100D虹润单相电量表技术参数型谱表

NHR-3100D虹润单相电量表外形尺寸：96*48*130mm

 NHR-3100系列单相电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。适用于成套智能配电柜、智能箱变的数据采集。

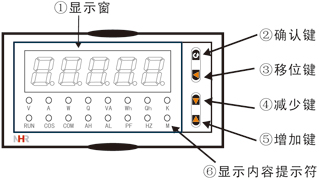

五位LED数码显示。

可直接采集交流电压、电流信号，可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、总电能。

具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
具有上下限报警报警功能，带LED报警灯指示。

支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。

具备多种外形尺寸及样式供用户选择。

测量参数	测量范围	测量误差	分辨力	过载
电压	0.0～500.0V/AC	±(0.4%读数+0.1%量程)	0.1V	120%
电流	0.01～5A/AC	±(0.4%读数+0.1%量程)	0.001A	120%
有功功率	U*I*COSΦ	PF=1.0； ±(0.4%读数+0.1%量程)	0.1W
有功电能	99999 MWh		0.1Wh
无功功率	U*I*SINΦ	PF=0.0； ±(0.8%读数+0.1%量程)	0.1Var
无功电能	99999 MVarh		0.1Varh
视在功率	U*I	±(0.4%读数+0.1%量程)	0.1VA
视在电能	99999 MVAh		0.1VAh
功率因数	0.000～1.000	±0.02	0.001
工频周波	45～65 Hz	±0.05Hz	0.01Hz

NHR-3100□-□-□/□-□
        ① ② ③ ④ ⑤

①规格尺寸		②输入类型
代码	宽*高*深	代码	测量类型
A C D	160*80*130mm 96*96*130mm 96*48*130mm	I V W Ep E3P War Eq VA Es COS Hz	交流电流 交流电压 有功功率 有功电能 三相有功平衡功率 无功功率 无功电能 视在功率 视在电能 功率因数 工频周波
③输出类型
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 D1 D2 PO 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) RS485通讯 RS232通讯 累积脉冲输出 特殊规格
④报警输出		⑤供电电源
代码	报警路数	代码	电压范围
X 2	无输出 2限报警	A D	AC100～240V （50/60Hz） DC20～29V

备注：

在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
型号举例：NHR-3100A-W-0/2-A
