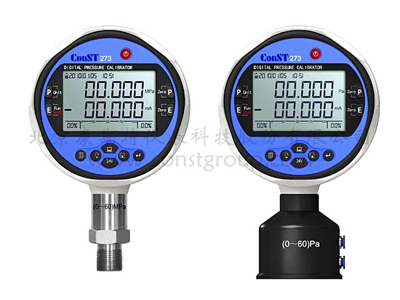

ConST273康斯特智能数字压力校验仪技术参数说明
主要应用：
校验智能压力（差压）变送器；
校验普通压力（差压）变送器；
校验压力开关；
校验精密压力表、一般压力表。
产品特点：
内置手操器功能，可以校验HART®智能压力变送器；
通过CE认证，证书号：AE 5015 6186 0001（欧盟标准，代表质量、安全和可靠）；
可拆卸充电锂电池；
mmH2O、mmHg、psi、kPa、MPa、Pa、mbar 、bar多种单位切换。
电测指标
|
测量功能 |
范围 |
指标 |
|
电流 |
±30.0000mA |
准确度：±(0.02%RD+0.003%FS) |
|
电压 |
±30.0000V |
准确度：±(0.02%RD+0.003%FS) |
|
通断 |
/ |
如果开关带巡检电压，电压范围(1～12)V |
|
输出功能 |
范围 |
指标 |
|
电源输出 |
DC24V±0.5V |
最大输出电流50mA，过载保护电流120mA |
使用环境：
环境温度: (-10～50)℃;
相对湿度: ＜95%；
大气压力: (86～106)kPa；
存储温度：(-20～70)℃。
存储功能：
存储容量：共30个文件，40条记录/每文件；
存储模式：手动存储模式和实时记录模式。
供电配置：
供电方式:内部电池供电或专用适配器供电；
电池工作时间：约40小时，24V带载时相应缩短；
电池充电时间：约4小时。
其他指标：
外形尺寸：表头φ120mm × 46mm，总长184mm；
重量：约0.7kg；
通讯接口：RS232；
压力连接： M20×1.5。
软件配置（可选）：压力自动检定系统软件可自动进行数据记录、自动生成表格、自动进行数据修约、自动进行误差计算等，可直接打印记录和证书，完全符合国家计量检定规程JJG 49-1999、JJG 52-1999、JJG 544-1997及JJG 882-2004的要求。
常规压力量程选型表
|
压力范围 |
准确度等级① |
准确度等级② |
准确度等级③ |
介质 |
|
(-100～0)kPa |
0.02, G |
0.05, G |
-- |
④ |
|
(0～16)kPa |
-- |
0.05, G |
-- |
④ |
|
(0～25)kPa |
-- |
0.05, G |
-- |
④ |
|
(0～40)kPa |
0.02, G |
0.05, G |
-- |
④ |
|
(0～60)kPa |
0.02, G |
0.05, G |
0.2, A |
④ |
|
(0～100)kPa |
0.02, G |
0.05, G |
0.2, A |
④ |
|
(0～160)kPa |
0.02, G |
0.05, G |
0.1, A |
④ |
|
(0～250)kPa |
0.02, G |
0.05, G |
0.1, A |
④ |
|
(0～400)kPa |
0.02, G |
0.05, G |
0.1, A |
⑤ |
|
(0～600)kPa |
0.02, G |
0.05, G |
0.1, A |
⑤ |
|
(0～1)MPa |
0.02, G |
0.05, G |
0.1, A |
⑤ |
|
(0～1.6)MPa |
0.02, G |
0.05, G |
0.1, A |
⑤ |
|
(0～2.5)MPa |
0.02, G |
0.05, G |
0.1, A |
⑤ |
|
(0～4)MPa |
0.02, G |
0.05, G |
0.1, A |
⑤ |
|
(0～6)MPa |
0.02, G |
0.05, G |
0.1, A |
⑤ |
|
(0～10)MPa |
0.02, SG |
0.05, SG |
0.1, A |
⑤ |
|
(0～16)MPa |
0.02, SG |
0.05, SG |
0.1, A |
⑤ |
|
(0～25)MPa |
0.02, SG |
0.05, SG |
0.1, A |
⑤ |
|
(0～40)MPa |
0.02, SG |
0.05, SG |
0.1, A |
⑤ |
|
(0～60)MPa |
0.02, SG |
0.05, SG |
0.1, A |
⑤ |
|
(0～100)MPa |
-- |
0.1, SG |
-- |
⑤ |
|
(0～160)MPa |
-- |
0.1, SG |
-- |
⑤ |
|
(0～250)MPa |
-- |
0.1, SG |
-- |
⑤ |
G=表压；SG=密封表压；A=绝压；保证准确度的温度范围：①(20±5)℃，②、③(0～50)℃；④非腐蚀性气体；⑤非腐蚀性的液体或气体。
二、微差压量程选型表
|
压力范围 |
类型 |
准确度等级① |
准确度等级② |
介质 |
|
(0～60)Pa |
D |
1.6 |
-- |
③ |
|
(0～250)Pa |
D |
0.5 |
-- |
③ |
|
(0～1)kPa |
D |
0.1 |
-- |
③ |
|
(0～2)kPa |
D |
-- |
0.05 |
③ |
|
(0～5)kPa |
D |
-- |
0.05 |
③ |
|
(0～10)kPa |
D |
-- |
0.05 |
③ |
D=差压；保证准确度的温度范围：①(20±5)℃，②(0～50)℃；③非腐蚀性气体。
三、复合压力量程选型表
|
压力范围 |
类型 |
准确度等级① |
准确度等级② |
介质 |
|
±60Pa |
D |
1.6 |
-- |
③ |
|
±250Pa |
D |
0.5 |
-- |
③ |
|
±1kPa |
D |
0.1 |
-- |
③ |
|
±2kPa |
D |
-- |
0.05 |
③ |
|
±5kPa |
D |
-- |
0.05 |
③ |
|
±10kPa |
D |
-- |
0.05 |
③ |
|
±16kPa |
G |
-- |
0.05 |
③ |
|
±25kPa |
G |
-- |
0.05 |
③ |
|
±40kPa |
G |
0.02 |
0.05 |
③ |
|
±60kPa |
G |
0.02 |
0.05 |
③ |
|
(-100～60)kPa |
G |
0.02 |
0.05 |
③ |
|
(-100～100)kPa |
G |
0.02 |
0.05 |
③ |
|
(-100～160)kPa |
G |
0.02 |
0.05 |
③ |
|
(-100～250)kPa |
G |
0.02 |
0.05 |
③ |
G=表压；D=差压；保证准确度的温度范围：①(20±5)℃，②(0～50)℃；③非腐蚀性气体。
标准配件：
1 测试线（1红1黑） 1套
2 适配器（10V) 1套
3 ConST273说明书-中文 1本
4 测试证书（电测）-中文 1份
5 测试证书（压力测试）-中文 1份
6 ConST273《装箱单》-中文 1份
7 《保修单》-中文 1份
8 电池 1块
9 合格证 1个
选配：
1、压力检定证书
2、CST2000S压力软件
本产品享有一年免费维修、终身维护的服务。
