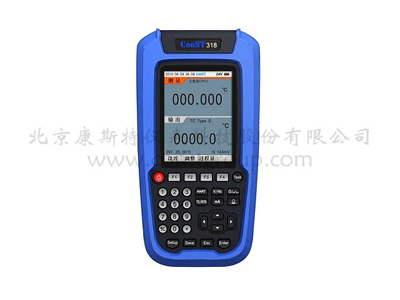

ConST318智能过程信号校验仪产品说明
ConST318 过程信号校验仪强大的任务管理功能，智能手机操作模式，助您更方便、更快捷地完成校准工作。 功能特点：
1.可以直接调校HART仪表。
2.智能手机菜单操作模式：图文快速操作向导，图标式菜单管理；
3.强大的任务管理功能：支持被校仪表信息管理、校准过程参数设定、校准过程自动执行、数据自动分析、超差点自动标记、校准结果快速存储，可下载任务、上传数据。
4.热工宝典功能：压力、温度单位转换， 电压值、电阻值与温度值的互算，符合ITS-90国际温标；
5.先进的自动冷端补偿技术：内嵌式冷端保温模块，快速跟踪温度变化，并且率先实现了冷端传感器的校准（专利：201010223848.2）。
6.可靠的误操作保护技术：任意两个插孔之间都可承受30V误操作的电压。电流测量端可长时间承受1A误操作的电流，误操作撤销后，仪表自动恢复到正常状态，不需要更换保险。
√ 具有屏幕快照存储功能。
√ 测量电压、电流、电阻、频率、热电偶、热电阻和压力。
√ 输出电压、电流、电阻和频率，模拟热电偶、热电阻输出。
√ 可校准开方型变送器，也可校准开方型变送器显示仪表。
√ 使用可编程的斜坡输出，可校准开关类仪表，自动捕获开关动作。
√ 校准指针类仪表，支持示值基准法和标准基准法两种模式。
√ 可设定脉冲数频率输出，方便流量积算仪等仪表的校准。
√ 频率输出的幅值可设定。
√ 测量电路、输出电路及回路电源相互隔离。
√ 可作为高准确度铂电阻数字温度计使用，支持修正R0、a、b、c参数。
√ 标准的热偶插头及补偿导线，使用方便。
√ 可更换的充电电池，充电快，使用时间长。
√ 采用3.5寸TFT彩屏，中英文菜单。
√ 支持系统固件升级。
√ 体积小，重量轻。
技术指标：
测量(环境温度20℃±5℃)
|
信号种类 |
量程范围 |
准确度 |
|
毫伏电压 |
(-75.0000～75.0000)mV |
±(0.01%RD+0.005%FS) |
|
电 压 |
(-30.0000～30.0000)V |
±(0.01%RD+0.005%FS) |
|
电 流 |
(-30.0000～30.0000)mA |
±(0.01%RD+0.005%FS) |
|
电 阻 |
2、3线制 |
(0～400.000)Ω
(0～4000.00)Ω |
±(0.02%RD+0.005%FS) |
|
4线制 |
(0～400.00)Ω
(0～4000.00)Ω |
±(0.01%RD+0.005%FS) |
|
频 率 |
(1～50000.0)Hz |
±(0.005%RD+0.002%FS) |
|
脉 冲 |
0～999999 |
N/A |
|
热电偶 |
S、R、B、K、E、N、J、T、C、D、G、L、U |
|
热电阻 |
Pt10(385)、Pt100(385)、Pt100(391)、Pt100(392)、Pt500(385)、Pt1000(385)、 Cu10(427)、Cu50(428)、Cu100(428)、Ni120(672)、Ni100(618) |
|
压 力 |
量程及准确度请参考CDP系列智能数字压力模块 |
|
通 断 |
/ |
输出(环境温度20℃±5℃)
|
信号种类 |
量程范围 |
准确度 |
|
毫伏电压 |
(-10.000～75.000)mV |
±(0.02%RD+0.005%FS) |
|
电 压 |
(0.0000～12.0000)V |
±(0.02%RD+0.005%FS) |
|
电 流 |
(0～22.000)mA |
±(0.02%RD+0.005%FS) |
|
电 阻 |
(1～400.00)Ω |
±(0.02%RD+0.005%FS) |
|
(1～4000.0)Ω |
±(0.03%RD+0.005%FS) |
|
频 率 |
(0～50000.0)Hz |
±(0.005%RD+0.002%FS) |
|
脉 冲 |
0～999999 |
N/A |
|
模拟热电偶 |
S、R、B、K、E、N、J、T、C、D、G、L、U |
|
模拟热电阻 |
Pt10(385)、Pt100(385)、Pt100(391)、Pt100(392)、Pt500(385)、Pt1000(385)、
Cu10(427)、Cu50(428)、Cu100(428)、Ni120(672)、Ni100(618) |
|
DC24V |
24V±0.5V |
一般指标
|
种 类 |
指 标 |
|
通讯接口 |
RS232 |
|
工作温度 |
(-10～50)℃ |
|
存储温度 |
(-20～60)℃ |
|
相对湿度 |
< 90%RH，非凝露 |
|
气 压 |
(86～106)kPa |
|
供电方式 |
充电电池或交流适配器 |
|
电 池 |
聚合物锂离子电池，充电时间小于4小时间，连续工作大于15小时 |
|
外形尺寸 |
192mm×100mm×52mm |
|
重 量 |
720g |
|
模拟热电偶输出和使用热电偶测量温度准确度(环境温度20℃±5℃) |
|
热电偶类型 |
标准 |
温度范围(℃) |
温度准确度(°C) |
|
测量 |
输出 |
|
S |
IEC 584 |
-50 ～1768 |
-50～400 |
1.0 |
1.1 |
|
400～1000 |
0.6 |
0.6 |
|
1000 to1768 |
0.7 |
0.8 |
|
R |
IEC 584 |
-50～1768 |
-50～200 |
1.4 |
1.4 |
|
200～500 |
0.6 |
0.6 |
|
500～1768 |
0.6 |
0.7 |
|
B |
IEC 584 |
0～1820 |
50～450 |
3.8 |
3.8 |
|
450～800 |
0.9 |
0.9 |
|
800～1820 |
0.6 |
0.7 |
|
K |
IEC 584 |
-270～1372 |
-250～-200 |
1.0 |
1.1 |
|
-200～-100 |
0.4 |
0.5 |
|
-100～600 |
0.3 |
0.3 |
|
600～1372 |
0.4 |
0.5 |
|
N |
IEC 584 |
-270～1300 |
-250～-200 |
1.5 |
1.6 |
|
-200～-100 |
0.5 |
0.6 |
|
-100～1300 |
0.4 |
0.5 |
|
E |
IEC 584 |
-270～1000 |
-250～-200 |
0.6 |
0.7 |
|
-200～-100 |
0.3 |
0.3 |
|
-100～0 |
0.2 |
0.2 |
|
0～700 |
0.2 |
0.3 |
|
700～1000 |
0.2 |
0.4 |
|
J |
IEC 584 |
-270～1200 |
-210～-100 |
0.3 |
0.3 |
|
-100～1200 |
0.3 |
0.4 |
|
T |
IEC 584 |
-270～400 |
-250～-200 |
0.8 |
0.9 |
|
-200～0 |
0.4 |
0.4 |
|
0～400 |
0.2 |
0.2 |
|
C |
ASTM E988 |
0～2315 |
0～1000 |
0.5 |
0.5 |
|
1000～1800 |
0.7 |
0.9 |
|
1800～2315 |
1.0 |
1.4 |
|
D |
ASTM E988 |
0～2320 |
0～100 |
0.5 |
0.5 |
|
100～1100 |
0.4 |
0.5 |
|
1100～2000 |
0.6 |
0.9 |
|
2000～2320 |
0.9 |
1.3 |
|
G |
ASTM E1751 |
0～2315 |
0～200 |
2.4 |
2.4 |
|
200～400 |
0.5 |
0.5 |
|
400～1400 |
0.4 |
0.5 |
|
1400～2315 |
0.7 |
1.0 |
|
L |
DIN43710 |
-200～900 |
-200～-100 |
0.2 |
0.3 |
|
-100～400 |
0.2 |
0.2 |
|
400～900 |
0.2 |
0.3 |
|
U |
DIN43710 |
-200～600 |
-200～0 |
0.4 |
0.4 |
|
0～600 |
0.2 |
0.3 |
|
模拟热电阻输出和使用热电阻测量温度准确度(环境温度20℃±5℃) |
|
热电阻类型 |
标准 |
温度范围 (°C) |
温度准确度 (°C) |
|
测量 (2W/3W) |
测量(4W) |
输出 |
|
Pt10(385) |
IEC 751 |
-200～850 |
-100～200 |
0.65 |
0.60 |
0.65 |
|
200～600 |
0.82 |
0.72 |
0.82 |
|
600～850 |
0.96 |
0.82 |
0.96 |
|
PT100 (385) |
IEC 751 |
-200～850 |
-100～200 |
0.15 |
0.1 |
0.15 |
|
200～600 |
0.26 |
0.16 |
0.26 |
|
600～850 |
0.34 |
0.20 |
0.34 |
|
Pt100 (3916) |
IEC 751 |
-200～850 |
-100～200 |
0.15 |
0.1 |
0.15 |
|
200～600 |
0.26 |
0.16 |
0.26 |
|
600～850 |
0.33 |
0.20 |
0.33 |
|
Pt100(3926) |
IEC 751 |
-200～850 |
-100～200 |
0.15 |
0.1 |
0.15 |
|
200～600 |
0.26 |
0.16 |
0.926 |
|
600～850 |
0.33 |
0.1 |
0.33 |
|
Pt500(385) |
IEC 751 |
-200～850 |
-100～200 |
0.20 |
0.16 |
0.36 |
|
200～600 |
0.32 |
0.22 |
0.54 |
|
600～850 |
0.40 |
0.27 |
0.67 |
|
Pt1000 (385) |
IEC 751 |
-200～850 |
-100～200 |
0.1 |
0.05 |
0.26 |
|
200～600 |
0.2 |
0.10 |
0.42 |
|
600～850 |
0.27 |
0.14 |
0.54 |
|
Cu100(385) |
IEC 751 |
-50～150 |
-50 to150 |
0.12 |
0.09 |
0.12 |
|
Cu50(385) |
IEC 751 |
-50～150 |
-50～150 |
0.17 |
0.13 |
0.17 |
|
Cu10(427) |
IEC 751 |
-100～260 |
-100～260 |
0.61 |
0.56 |
0.61 |
|
Ni120(672) |
DIN 43760 |
-100～260 |
-100～260 |
0.07 |
0.05 |
0.07 |
|
Ni100(618) |
DIN 43760 |
-100～260 |
-100～260 |
0.08 |
0.06 |
0.08 |
标准配件
1 测试线（3红3黑） 1套
2 短路线（1红1黑） 1套
3 适配器 1支
4 锂电池 1块
5 ConST31X说明书-中文 1份
6 测试证书（电测）-中文 1份
7 ConST316/317/318《装箱单》-中文 1份
8 《保修单》-中文 1份
9 合格证 1份
10 仪器箱 1个
|
