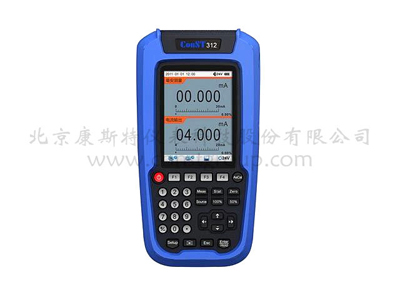

ConST312康斯特多功能回路校验仪功能说明
ConST312 多功能回路校验仪可以满足现场所有回路设备的校准及其检修工作的需求 ConST312多功能回路校验仪集电流测量/输出、电压测量/输出、回路完整性测试和开关捕获等多种功能于一体，可以满足现场所有回路设备的校准及其检修工作的需求。
特点：
1. 可测量电流、电压、通断（开关）及回路完整性测试，可输出电流、电压信号；
2. 测量和输出同时进行、相互隔离；
3. 提供DC24V电源，与测量、输出相互隔离；
4. 支持25%、100%、自动阶跃、自动斜坡等输出方式；
5. 具备强大的As Cal功能,内置了4种快捷的现场校准工具；
6. 具有完善的测量数据统计功能；
7. 方便的快照存储及管理功能；
8. 支持屏幕数据的定时自动记录功能；
9. 支持在线固件升级；
10. 高分辨率的TFT显示屏，良好的人机交互界面，支持中、英文界面；
11. 外形尺寸重量与普通万用表相仿，真正手持，使用便捷。
指标
测量（环境温度20℃±5℃，一年准确度）
|
测量信号种类 |
量程范围 |
分辨率 |
准确度 |
|
毫伏电压 |
（-200.000～200.000）mV |
1µV |
±（0.01%RD+0.005%FS） |
|
电 压 |
（-30.0000～30.0000）V |
0.1mV |
±（0.01%RD+0.005%FS） |
|
电 流 |
（-30.0000～30.0000）mA |
0.1µA |
±（0.01%RD+0.005%FS） |
|
回路完整性测试 |
（0.0～2000.0）Ω |
0.1 Ω |
±（0.02%RD+0.2Ω） |
|
通 断 |
如果开关带巡检电压，电压范围：（3～24）V |
输出（环境温度20℃±5℃，一年准确度）
|
输出信号种类 |
输出范围 |
分辨率 |
准确度 |
|
毫伏电压 |
（-10.00～200.00）mV |
0.01mV |
±（0.02%RD+0.005%FS） |
|
电 压 |
（0.000～12.000）V |
1mV |
±（0.02%RD+0.005%FS） |
|
电 流 |
（0～22.000）mA |
1µA |
±（0.02%RD+0.005%FS） |
|
DC24V |
N/A |
N/A |
24V±0.5V |
一般指标
|
通讯接口 |
RS232 |
|
工作温度 |
(-10～50)℃ |
|
存储温度 |
(-20～60)℃ |
|
相对湿度 |
< 90%RH，非凝露 |
|
气 压 |
(86～106)kPa |
|
供电方式 |
充电电池或交流适配器 |
|
电 池 |
充电时间小于4小时，连续工作大于15小时(24V带载时时间相应缩短) |
|
外形尺寸 |
192mm × 100mm × 54mm |
|
重 量 |
720g |
标准配置：
1 测试线（2红2黑） 1套
2 短路线（1红1黑） 1套
3 适配器 1支
4 锂电池 1块
5 ConST312说明书-中文 1份
6 测试证书（电测）-中文 1份
7 ConST312《装箱单》-中文 1份
8 《保修单》-中文 1份
9 合格证 1份
本产品享有一年免费维修、终身维护的服务。
|
