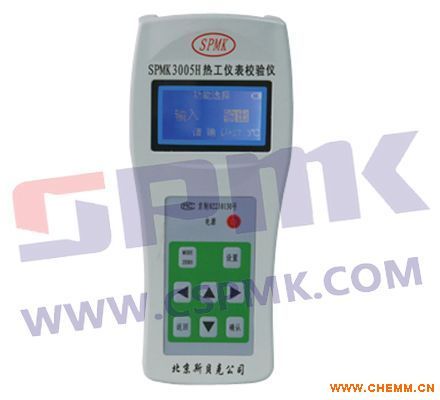

SPMK3005H斯贝克热工仪表校验仪测量输出具体技术参数
简介
欢迎使用 SPMK3005H 热工仪表校验仪，本产品采用先进的软硬件技术，是为高精确度、多功能标准而设计的手持式校验仪表，现广泛应用于工矿企业、科研院校、大专院校、军工、计量等部门。它采用高亮度带背光大屏幕显示，操作简捷、结构坚固、小巧轻便、紧凑且经济实用，能够在仪表车间、计量室、校准实验室中使用，满足对各种热工仪表的检定、校准及维护的需要，是过程控制仪表中的理想校验仪表。 特点
● SPMK3005H 热工仪表校验仪既可提供多种标准信号源，又具有智能仪表校测系统。它可以出色的完成直流电压、毫伏电压、电流、电阻、温度、频率信号的测量，又可以提供直流电压、电流、电阻、频率信号输出，可以校准各种数据采集器，记录仪，多用表及其它工业仪表。
● 测量和输出直流电压、毫伏电压、直流电流、2、3、4线制电阻、频率等信号。
● 测量和输出8种热电偶(K、E、J、T、N、R、S、B)、4种热电阻(Pt100、Pt10、Cu100、Cu50)，并提供冷端补偿功能。热电阻测量又分为3线制和4线制测量，为用户提供更多的方便。
● 六位数字显示，采用128X64点阵图形液晶显示器，显示内容丰富、清晰、实用,其简洁的操作按键及屏幕显示使您轻松每一天,高亮度背光灯大屏幕使您能够轻松的读取数据。
● 由于本仪表采用的都是高精度器件，准气度以及线性度非常高。在手动校准时，测量和输出的每一个选项都是2个校准点，不需线性修正，避免繁琐操作。
● 所有测量和输出均为数字设定，便于操作。
● 高性能零阻抗接线端子和测试线，使用更可靠。
● DC24V输出，可作回路校验(0 - 30mA)。
● 内置可充电电池。
技术指标
一般技术指标
显示：128×64高亮度点阵图形液晶。
电源：交流220V/50Hz±20V，内部可充电电池3×2400mAH锂电池。
持续工作时间： 10小时(DC24V不带负载) ，DC24V带负载7小时。
断电充电时间： 3小时。
基准工作环境：温度：23℃±1℃ 相对湿度:（45～75）℅。
正常工作环境：温度：23℃±10℃ 相对湿度:（20～80）℅。
储藏环境： 温度：-20℃～55℃ 相对湿度:≤90℅。
工作环境大气压：86～106KPa。
测量功能技术指标
直流电信号测量：
|
功能 |
量程 |
准确度 |
分辨率 |
备注 |
|
电 压 |
0～±200mV |
0.01％R.D＋0.005％F.S |
1uV |
|
|
0～±30V |
0.01％R.D＋0.005％F.S |
0.1mV |
|
|
电 流 |
0～±25mA |
0.01％R.D＋0.005％F.S |
0.1uA |
|
|
电阻3线 |
0～400Ω |
0.01％R.D＋0.005％F.S |
0.1mΩ |
|
|
电阻4线 |
0～400Ω |
0.01％R.D＋0.005％F.S |
0.1mΩ |
|
|
频 率 |
0～50KHz |
0.01％R.D＋0.005％F.S |
1Hz |
|
温度测量（采用热电阻传感器）：
|
功能 |
量程℃ |
准确度/年℃ |
分辨率℃ |
备注 |
|
PT1003 线制 |
-200～+850 |
0.3 |
0.01 |
|
|
PT100 4线制 |
-200～+850 |
0.3 |
0.01 |
|
|
PT10 3线制 |
-200～+850 |
1.5 |
0.01 |
|
|
PT10 4线制 |
-200～+850 |
1.5 |
0.01 |
|
|
Cu50 3线制 |
-50～+150 |
0.3 |
0.01 |
|
|
Cu50 4线制 |
-50～+150 |
0.3 |
0.01 |
|
|
Cu100 3线制 |
-50～+150 |
0.3 |
0.01 |
|
|
Cu100 4线制 |
-50～+150 |
0.3 |
0.01 |
|
温度测量（采用热电偶传感器）：
|
功能 |
量程 |
准确度/年℃ |
分辨率℃ |
备注 |
|
热偶（S） |
-50～+1760℃ |
0.5 |
0.01 |
|
|
热偶（R） |
-50～+1760℃ |
0.5 |
0.01 |
|
|
热偶（B） |
+600～+1820℃ |
0.5 |
0.01 |
|
|
热偶（K |
-200～+1370℃ |
0.3 |
0.01 |
|
|
热偶（N |
-200～+1300℃ |
0.4 |
0.01 |
|
|
热偶（E） |
-200～+1000℃ |
0.3 |
0.01 |
|
|
热偶（J） |
-200～+1200℃ |
0.3 |
0.01 |
|
|
热偶（T） |
-200～+400℃ |
0.3 |
0.01 |
|
输出功能技术指标
直流电信号输出 ：
|
功能 |
量程 |
准确度/年 |
分辨率 |
备注 |
|
电压 |
0～+100mV |
0.01％R.D＋0.005％F.S |
1uV |
|
|
0～+10V |
0.01％R.D＋0.005％F.S |
0.1mV |
|
|
电流 |
0～+25mA |
0.01％R.D＋0.005％F.S |
0.1uV |
|
|
电阻 |
0～400Ω |
0.01％R.D＋0.005％F.S |
1mΩ |
|
|
频率 |
0～10KHz |
0.01％R.D＋0.005％F.S |
0.1Hz |
|
模拟热电阻 ：
|
功能 |
量程℃ |
精度/年℃ |
分辨率℃ |
备注 |
|
PT100 |
-200～850 |
0.3 |
0.01 |
激励电流
0.5～3.0mA |
|
PT10 |
-200～850 |
1.0 |
0.01 |
|
Cu50 |
-50～150 |
0.3 |
0.01 |
|
Cu100 |
-50～150 |
0.3 |
0.01 |
模拟热电偶：
|
功能 |
量程℃ |
准确度/年℃ |
分辨率℃ |
备注 |
|
热偶（S） |
0～+1760℃ |
0.3 |
0.01 |
|
|
热偶（R） |
0～+1760℃ |
0.3 |
0.01 |
|
|
热偶（B） |
100～+1820℃ |
0.3 |
0.01 |
|
|
热偶（K） |
0～+1370℃ |
0.3 |
0.01 |
|
|
热偶（N） |
0～+1300℃ |
0.3 |
0.01 |
|
|
热偶（E） |
0～+1000℃ |
0.3 |
0.01 |
|
|
热偶（J） |
0～+1200℃ |
0.3 |
0.01 |
|
|
热偶（T） |
0～+400℃ |
0.3 |
0.01 |
|
注意：
1．以上误差不包含冷端补偿温度误差，冷端补偿误差±0.5℃。
2．以上指标在23℃±5℃范围内有效。
外形尺寸：212×92×48 mm （长×宽×高）
重量：1.5kg
|
