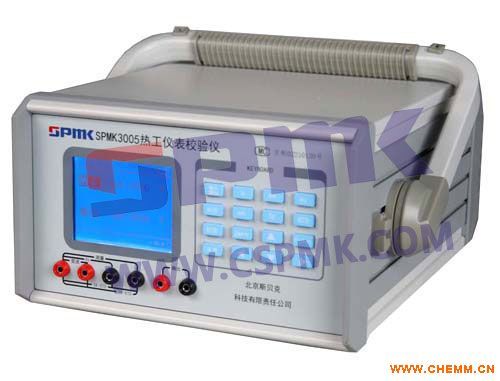

SPMK3005斯贝克台式热工仪表校验仪功能特点说明
◆测量和输出完全隔离，互不干扰
◆输出和测量直流电流、电压、电阻及频率信号
◆可模拟8种热电偶（K、E、J、T、N、R、S、B）及4种热电阻（Pt100、Pt10、Cu50、Cu100）的输出和测量，并提供冷端补偿
◆六位显示，采用320×240点阵图形液晶显示器，显示内容丰富、清晰、实用。
◆数字设定，便于操作；步阶或程式输出使您工作更轻松。
◆数字软件校准，带RS232接口。
◆交直流两用，内置可充电镍氢电池（使您在没有220V交流电的场合下也能轻松工作）。技术指标
直流电信号测量
|
功能 |
量程 |
准确度 |
分辨率 |
备注 |
|
电压 |
0～200mV |
0.01％R.D＋0.003％F.S |
1uV |
|
|
0～25V |
0.01％R.D＋0.003％F.S |
0.1mV |
|
|
电流 |
0～25mA |
0.01％R.D＋0.003％F.S |
0.1uA |
|
|
频率 |
2Hz～1kHz |
0.01％R.D＋0.003％F.S |
0.5Hz |
|
|
1K～10kHz |
0.025％R.D＋0.003％F.S |
0.5Hz |
|
|
电阻 |
0～500Ω |
0.01％R.D＋0.003％F.S |
1mΩ |
|
温度测量（采用热电阻传感器）
|
功能 |
量程 |
准确度/年℃ |
分辨率℃ |
备注 |
|
PT100 |
-200~0 |
0.25 |
0.01 |
|
|
0~400 |
0.3 |
0.01 |
|
|
400~800 |
0.35 |
0.01 |
|
|
PT10 |
-150~200 |
2.0 |
0.01 |
|
|
200~600 |
3.0 |
0.01 |
|
|
600~800 |
4.0 |
0.01 |
|
|
Cu50 |
-50~150 |
0.5 |
0.01 |
|
|
Cu100 |
-50~150 |
0.25 |
0.01 |
|
温度测量（采用热电偶传感器）
|
功能 |
量程 |
准确度/年℃ |
分辨率℃ |
备注 |
|
K |
-200~-100 |
1.0 |
0.01 |
|
|
-100~400 |
0.5 |
0.01 |
|
|
400-1370 |
0.4 |
0.01 |
|
|
E |
-250~-200 |
1.4 |
0.01 |
|
|
-200~-100 |
0.4 |
0.01 |
|
|
-100~600 |
0.25 |
0.01 |
|
|
600~1000 |
0.2 |
0.01 |
|
|
J |
-210~100 |
0.7 |
0.01 |
|
|
-100~800 |
0.35 |
0.01 |
|
|
800~1200 |
0.25 |
0.01 |
|
|
T |
-250~-200 |
2.0 |
0.01 |
|
|
-200~0 |
0.9 |
0.01 |
|
|
0~400 |
0.4 |
0.01 |
|
|
|
|
|
0.01 |
|
|
N |
-200~-100 |
1.4 |
0.01 |
|
|
-100~900 |
0.7 |
0.01 |
|
|
900~1300 |
0.4 |
0.01 |
|
|
R |
-20~0 |
3.5 |
0.01 |
|
|
0~100 |
2.8 |
0.01 |
|
|
100~1760 |
1.8 |
0.01 |
|
|
S |
-20~0 |
2.8 |
0.01 |
|
|
0~200 |
2.5 |
0.01 |
|
|
200~1400 |
1.8 |
0.01 |
|
|
1400~1760 |
1.4 |
0.01 |
|
|
B |
600~800 |
2.3 |
0.01 |
|
|
800~1000 |
2.0 |
0.01 |
|
|
1000~1820 |
1.3 |
0.01 |
|
直流电信号输出
|
功能 |
量程 |
准确度/年 |
分辨率 |
备注 |
|
电压 |
0～100mV |
0.01％R.D＋0.003％F.S |
1uV |
|
|
0～10V |
0.01％R.D＋0.003％F.S |
0.1mV |
|
|
电流 |
0～25mA |
0.01％R.D＋0.003％F.S |
0.1uV |
|
|
频率 |
0～1000kHz |
0.01％R.D＋0.003％F.S |
0.1Hz |
|
模拟热电阻
|
功能 |
量程 |
精度/年℃ |
分辨率℃ |
备注 |
|
PT100 |
-200～0 |
0.25 |
0.1 |
激励电流
0.5～1.5mA |
|
0～400 |
0.3 |
0.1 |
|
400～800 |
0.4 |
0.1 |
|
PT10 |
-150～200 |
2.0 |
0.1 |
|
200～600 |
3.0 |
0.1 |
|
600～800 |
4.0 |
0.1 |
|
Cu50 |
-50～150 |
0.5 |
0.1 |
|
Cu100 |
-50～150 |
0.3 |
0.1 |
模拟热电偶
|
功能 |
量程 |
准确度/年℃ |
分辨率℃ |
备注 |
|
K |
T～400 |
0.4 |
0.1 |
|
|
400～1200 |
0.35 |
0.1 |
|
|
1200～1370 |
0.45 |
0.1 |
|
|
E |
T~600 |
0.25 |
0.1 |
|
|
600~1000 |
0.2 |
0.1 |
|
|
J |
-210~100 |
0.7 |
0.1 |
|
|
T~800 |
0.3 |
0.1 |
|
|
800~1200 |
0.25 |
0.1 |
|
|
T |
T~400 |
0.4 |
0.1 |
|
|
|
T~900 |
0.6 |
0.1 |
|
|
900~1300 |
0.4 |
0.1 |
|
|
R |
T~100 |
2.8 |
0.1 |
|
|
100~1760 |
1.8 |
0.1 |
|
|
S |
T~200 |
2.8 |
0.1 |
|
|
200~1400 |
1.8 |
0.1 |
|
|
1400~1760 |
1.4 |
0.1 |
|
|
B |
600~800 |
2.3 |
0.1 |
|
|
800~1000 |
2.0 |
0.1 |
|
|
1000~1820 |
1.3 |
0.1 |
|
请注意：
1.以上误差不包含冷端补偿温度误差，冷端补偿误差±0.5℃。
2.以上指标在20℃±5℃范围内有效，T表示为环境温度。
|
