SWP-LCD-M昌晖液晶显示多路巡检仪技术参数说明

SWP-LCD-M多路巡检仪适合于需要同时对多组过程参量（≤16）进行集中监测，超限报警，变送输出及远传的场合。

1、用户依照仪表LCD显示屏中文菜单提示，通过面板按键可完成输入信号类型与分度号的自由切换，实现万能输入。

2、可选择统一报警输出，分别报警输出或分别变送输出。

3、可带串行通信输出，可与各种输入/输出的设备双向通信，组成分级控制系统。

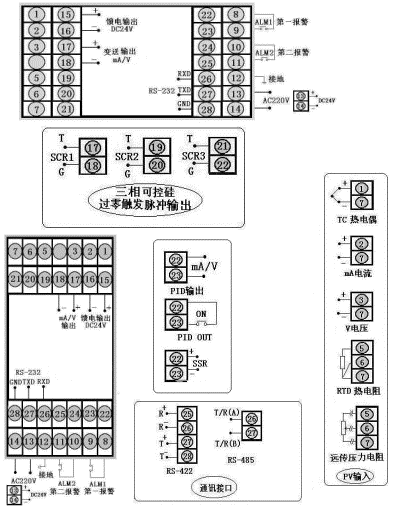

型 号

代 码

说 明

SWP-LCD-

□ □ □□- □ □ - □□ - □ □- □ -□- □

大屏幕带背光液晶显示仪表

仪表功能

M

多通道巡回检测仪表

外形尺寸

8

160×80mm（横式） 80×160mm（竖式）

控制作用

□□

参见"控制作用"

通讯方式

□

参见"通讯方式"

输出方式

□

参见"输出方式"

输入类型

□□

参见"输入类型"

第一报警方式

□

参见"报警方式"

第二报警方式

□

参见"报警方式"

报警记忆

K

带报警保持功能（本页注1） 不带报警保持功能

供电方式

W T

DC24V供电 AC90～265V供电 （开关电源） AC220V供电

外形特征

S

竖式 横式

★　控制作用

选型代码	06	07	08	09	14
控制作用	八路巡检测量显示	八路巡检统一控制/报警输出	八路巡检分别控制/报警输出	十六路巡检测量显示	十六路巡检统一控制/报警输出

★ 输入类型

代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特 殊 规 格	用 户 特 定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	全可切换输入
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 报警方式

选型代码	N	H	L
报警方式	无位式控制或报警（可省略）	位式上限控制或上限报警	位式下限控制或下限报警

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

★ 输出方式

选型代码	0	1	2	3	4	5
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V

注1：统一报警输出：仪表所有通道共用一个（或两个）报警输出继电器。LCD仪表报警均为报警保持。报警保持功能：检测当前通道超限即输出报警并保持，直至所有通道均无超限方停止报警输出。分别控制／报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警信号，报警输出互相独立或各通道均有一组相互独立的变送输出信号。

★ 型号举例：

①SWP-LCD-M814-21-08-HL-K-W-S

十六路巡检统一控制/报警输出，通讯方式为RS-232，输出方式为继电器输入，输入类型为Pt100，第一报警为上限报警，第二报警为下限报警，带报警保持功能，DC24V供电，竖表。

②SWP-LCD-M808-81-10-L-H-K-T

八路巡检分别控制/报警输出，通讯方式为RS-485，输出方式为继电器输入，输入类型为Cu50，第一报警为下限报警，第二报警为上限报警，AC90～265V供电（开关电源），横表。
