BYM-NC内藏式双文丘里管主要特点及安装图
BYM-NC内藏式双文丘里管主要是针对工业企业中大管径、低流速、大流量各类气体进行流量测量，具有独特的结构设计，并在国家大型重点风洞实验室进行实流标定。可广泛用于石油、化工、冶金、电力等行业大管径流体的控制与计量。
适用范围
公称直径：圆形管道：350mm≤DN≤4000mm
矩形管道：350mm×350mm≤DN≤4000mm×4000mm
介质温度：t≤450℃（大于450℃时，订货时请注明）
公称压力：PN≤6.4MPa
稳定度：±10Pa
精度等级：0.5级，1级，1.5级
主要特点
对流体产生的阻力小、能耗低。
差压大、精度高、测量范围宽。
稳定性好，有平滑的差压特性。
因其独特的结构，长期使用不易发生堵塞现象。
安装方便，便于维护。
要求的前直管段比标准节流装置短，约前1.5D，后0.5D
结构形式
文丘里管道结构示意图见图

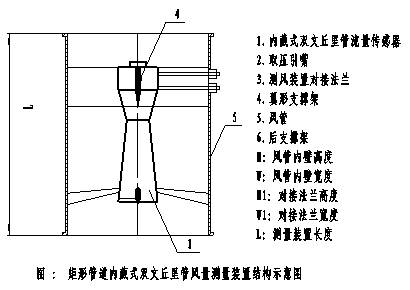

矩形管道内藏式双文丘里管示意图见图
圆形管道内藏式双文丘里管示意图见图：
型谱规格及说明
|
型 号 规 格 |
说 明 |
|
|
BYM-NC |
|
内藏式双文丘里管 |
|
管道截面形状 |
|
Y |
|
圆形 |
|
|
F |
|
方形 |
|
连接方式 |
|
1 |
|
法兰连接 |
|
|
2 |
|
对焊连接 |
|
法兰材质 |
|
C |
|
碳钢 |
|
|
S |
|
不锈钢 |
|
|
O |
|
其它 |
|
公称压力 |
|
025 |
|
0.25MPa |
|
|
06 |
|
0.6MPa |
|
|
10 |
|
1MPa |
|
|
… |
|
…… |
|
|
64 |
|
6.4MPa |
|
公称直径 |
|
-200 |
DN200 |
|
|
-250 |
DN 250 |
|
|
-300 |
DN 300 |
|
|
… |
…… |
|
|
-4000 |
DN 4000 |
|
