KY6009凯航多功能过程校验仪产品特点及测量输出范围表

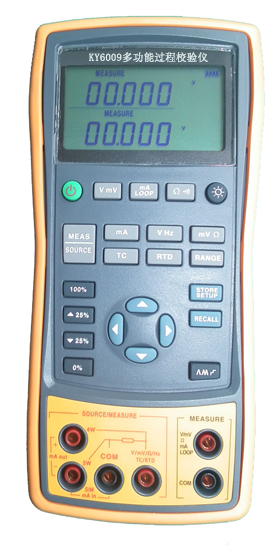

KY6009 多功能过程校验仪是一种多功能、高精度的便携式仪器。专门为过程控制而设计，适用于工业现场调试，能满足广泛的工作任务要求，支持电压、电阻、电流、频率、热电偶、热电阻等几乎所有过程参数的测量和输出，也可对能够测量这些参数的二次仪表进行校准，精度可达到0.02% 产品特点
. 超强保护功能：防水等级IP67，任意信号端误接220V自动保护；
. 测量/输出：电压、电流、频率、电阻，其中电流输出支持有源、无源；
. 以温度形式模拟热电阻、热电偶；
. 热电偶测量和输出均提供自动和手动两种冷端温度补偿；
. 可根据客户需要定制新的热电偶种类；
. 可模拟二线制变送器；
. 精度为0.02%；
. 两个相互隔离的通道，支持同步测量、输出；
. 可提供手动步进、自动步进、0～100%阶跃和斜率输出功能；
. 带白色LED背光，并具有手动背光调节和自动电源关闭功能，适合现场使用；
. 提供DC24V回路电源，以供现场调试使用；
. 独有的自动识别三线、四线接线方式；
. 电池盒盖，方便电池更换；
输出和测量功能一览表:
|
功能 |
测量 |
输出 |
备注 |
|
直流电压 |
0～50V（上屏±30V） |
0～10V |
2路测量 |
|
直流电流 |
0～24mA（上屏±24mA） |
0～24mA |
2路测量 |
|
频率 |
1.000Hz～100.00kHz |
0.00Hz～20.000kHz |
|
|
电阻 |
0～3200Ω |
0～3200Ω |
2路测量 |
|
直流毫伏 |
0～100mV（上屏±200mV） |
0 ～ 100mV |
2路测量 |
|
热电阻 |
Pt100、Pt1000、Cu50、Cu100 |
Pt100、Pt1000、Cu50、Cu100 |
|
|
热电偶 |
E、J、K、T、B、R、S、N |
E、J、K、T、B、R、S、N |
|
|
其他 |
隔离的回路电源，步进输出，斜率输出，阶跃输出， 自定义量程 |
|
具体参数如下:
直流电压测量
|
量程 |
最大测量范围 |
分辨力 |
精度（读数的%+计数） |
|
（0.02级） |
|
28V
（显示屏上部） |
-33V～33V |
0.001V |
0.025+2 |
|
200mV
（显示屏上部） |
-80mV～80mV |
0.001mV |
0.025+20 |
|
-200mV～200mV |
0.01mV |
0.025+2 |
|
50V
（显示屏下部） |
-1V～60V |
0.001V |
0.02+2 |
|
100mV
（显示屏下部） |
-15mV～80mV |
0.001mV |
0.02+20 |
|
80mV～125mV |
0.01mV |
0.02+2 |
|
-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。
输入电阻：＞1MΩ。 |
直流电压输出
|
量程 |
最大输出范围 |
分辨力 |
精度（读数的%+计数） |
|
（0.02级） |
|
100mV |
-15mV～99.999mV |
0.001mV |
0.02+20 |
|
100mV～125mV |
0.01mV |
0.02+2 |
|
10V |
0～11V |
0.001V |
0.02+2 |
|
-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。
最大负载：1mA或1kΩ，按负载轻的。 |
直流电流测量
|
量程 |
最大测量范围 |
分辨力 |
精度（读数的%+计数） |
|
（0.02级） |
|
20mA
（显示屏上部） |
-24mA～24mA |
0.001mA |
0.025+2 |
|
20mA
(显示屏上部环路电流) |
0～24mA |
0.001mA |
0.025+2 |
|
20mA
（显示屏下部） |
0～24mA |
0.001mA |
0.02+2 |
|
-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。
输入电阻:＜100Ω。 |
直流电流输出
|
量程 |
最大输出范围 |
分辨力 |
精度（读数的%+计数） |
|
（0.02级） |
|
20mA |
0～24mA |
0.001mA |
0.02+2 |
|
20mA
（变送器模拟） |
0～24mA |
0.001mA |
0.02+2 |
|
-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。
最大负载电压：20V，相当于20mA电流在1000Ω负载电阻上的电压。 |
电阻测量（显示屏上部）
|
量程 |
最大测量范围 |
分辨力 |
精度（读数的%+计数） |
|
（0.02级） |
|
400Ω |
0～440Ω |
0.1Ω |
0.02+2 |
|
3200Ω |
420Ω～3300Ω |
1Ω |
|
通断测试 |
0～200Ω |
1Ω |
0.02+1 |
|
-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。
最大负载电压：20V，相当于20mA电流在1000Ω负载电阻上的电压。 |
电阻测量（显示屏下部）
|
量程 |
最大测量范围 |
分辨力 |
精度（Ω） |
|
（0.02级） |
|
2线3线 |
4线 |
|
400Ω |
0～440Ω |
0.01Ω |
0.15 |
0.10 |
|
3200Ω |
420Ω～3600Ω |
0.1Ω |
1.0 |
0.5 |
|
-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。
测量时的激励电流：
400Ω：0.4mA±10%；
3200Ω：0.2mA±10%。
2线：其误差不包括导线电阻。
3线：应使用经匹配的测试线，其导线总电阻不大于25Ω。 |
电阻输出
|
量程 |
最大输出范围 |
分辨力 |
外部激励电流 |
精度（Ω） |
|
（0.02级） |
|
400Ω |
0～440Ω |
0.01Ω |
0.40mA～2.50mA |
0.15 |
|
3200Ω |
400～3600Ω |
0.1Ω |
0.1mA～0.6mA |
0.50 |
|
-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。 |
频率测量
|
量程 |
最大测量范围 |
分辨力 |
精度（读数的%+计数） |
|
（0.02级） |
|
100Hz |
1~99.999Hz |
0.001Hz |
0.01+1 |
|
1000Hz |
100~999.99Hz |
0.01Hz |
|
10kHz |
1k~9.9999kHz |
0.1Hz |
|
100kHz |
10k~99.999kHz |
1Hz |
|
灵敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V。
波形：方波，其他波形的误差需另加5个计数，可直接测量市电频率。 |
频率输出
|
量程 |
最大输出范围 |
分辨力 |
精度（读数的%+计数） |
|
（0.02级） |
|
200Hz |
0~200Hz |
0.01Hz |
0.01+1 |
|
2000Hz |
0~2000Hz |
0.1Hz |
|
20kHz |
0~20kHz |
1Hz |
|
输出幅度：≥4.5Vp-p；
波形：方波。 |
温度热电偶输出/测量
|
分度号 |
量程 |
分辨力 |
精度（℃） |
|
（0.02级） |
|
J |
-200℃～0℃
0℃～1200℃ |
0.1℃ |
1.0℃
0.7℃ |
|
K |
-200℃～0℃
0℃～1370℃ |
0.1℃ |
1.2℃
0.8℃ |
|
T |
-200℃～0℃
0℃～400℃ |
0.1℃ |
1.2℃
0.8℃ |
|
E |
-200℃～0℃
0℃～950℃ |
0.1℃ |
0.9℃
0.7℃ |
|
R |
-20℃～0℃
0℃～500℃
500℃～1750℃ |
0.1℃ |
2.5℃
1.8℃
1.4℃ |
|
S |
-20℃～0℃
0℃～500℃
500℃～1750℃ |
0.1℃ |
2.5℃
1.8℃
1.5℃ |
|
B |
600℃～800℃
800℃～1000℃
1000℃～1800℃ |
0.1℃ |
2.2℃
1.8℃
1.4℃ |
|
N |
-200℃～0℃
0℃～1300℃ |
0.1℃ |
1.5℃
0.9℃ |
|
此表中的误差不含冷端补偿温度的误差。
冷端温度补偿精度：1.5℃。 |
温度热电阻输出/测量
|
分度号 |
量程 |
分辨力 |
精度（℃） |
|
（0.02级） |
|
2线和3线 |
4线 |
输出 |
|
Pt100 |
-200℃～850℃ |
0.1℃ |
0.4 |
0.3 |
0.3 |
|
Pt1000 |
-200℃～650℃ |
0.3 |
0.15 |
0.15 |
|
Cu50 |
-50℃～150℃ |
0.8 |
0.5 |
0.5 |
|
Cu100 |
-50℃～150℃ |
0.4 |
0.25 |
0.25 |
|
测量时的激励电流请参考电阻测量功能。
输出时允许的外部激励电流请参考电阻输出功能。
2线：其误差不包括导线电阻。
3线：应使用经匹配的测试线，其导线总电阻不大于25Ω。 |
其他参数
使用温度：-10℃～55℃
储存温度：-20℃～60℃
重 量：650克
外形尺寸：200mm*96mm*47mm
供电方式：6节7#镍氢电池或交流适配器
|
