BYM-CR插入式文丘里管选型表及安装结构图介绍
BYM-CR插入式文丘里管是针对工业企业中大管径、大流量精确计量而生产的一种更方便的流量测量装置，它可以成功替代阿牛巴等大管径插入式流量测量仪表，主要用于石油、化工、冶金、电力行业。
适用范围
1、公称直径：圆形管道：500mm≤DN≤4000mm
矩形管道：500mm×500mm≤DN≤4000mm×4000mm
2、公称压力：PN≤2.5MPa
3、介质温度：t≤600℃（大于600℃时，订货时请注明）
4、稳定度：±10Pa
5、精度等级：1级，1.5级，2级
主要特点
1、流阻小，压损小。
2、差压大，精度高。
3、测量范围宽，可根据用户使用条件和要求进行设计。
4、安装方便，在测量管道上直接开孔将装置插入后固定即可。
5、可适用于不规则形状的管道。
6、可加装吹扫装置，使用过程中可直接清理。
结构形式

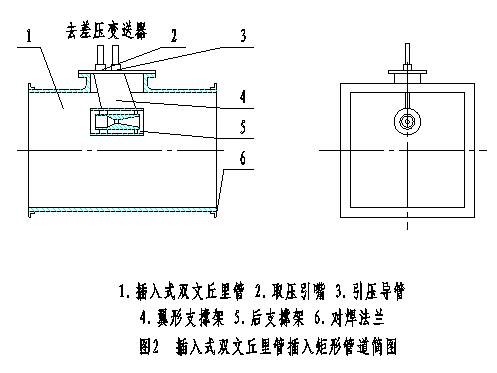

插入式文丘里管结构见图1、图2
型谱规格及说明
|
型谱规格 |
说明 |
|
|
BYM—CR |
|
插入式文丘里管 |
|
管道截
面形状 |
|
Y |
|
圆形 |
|
|
F |
|
方形 |
|
安装法
兰材质 |
|
C |
|
碳钢 |
|
|
S |
|
不锈钢 |
|
|
O |
|
其他 |
|
公称压力 |
|
|
025 |
|
0.25MPa |
|
|
06 |
|
0.6 MPa |
|
|
… |
|
… |
|
|
25 |
|
2.5 MPa |
|
公称直径 |
|
|
—500 |
DN500 |
|
|
|
—600 |
DN600 |
|
|
|
—700 |
DN700 |
|
|
|
… |
… |
|
|
|
—4000 |
DN4000 |
|
