KY6007凯航温度校验仪测量和输出量程范围表介绍

点击次数:749 发布时间:2013-11-12

KY6007凯航温度校验仪测量和输出量程范围表介绍

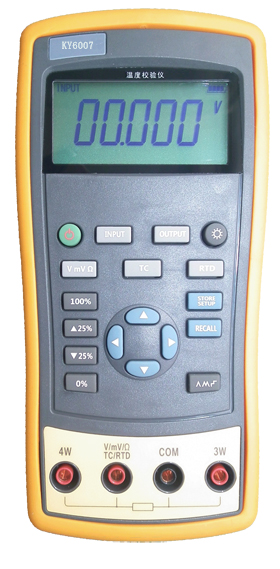

KY6007温度校验仪是一种手持式、使用电池供电的校验仪表,能用来测量和输出多种温度信号,如电压信号、电阻信号、热电偶信号、热电阻信号,高亮度带背光大屏幕显示,操作简捷、结构坚固、小巧轻便、紧凑且经济实用,能够在仪表车间、计量室、校准实验室中使用,是过程控制仪表的理想校验仪表。
输出和测量功能一览表
功能
测量
输出
直流电压
0~30V
直流毫伏
0~120mV
0mV~100mV
电阻
0~3200Ω
0~3200Ω
热电阻
Pt100、Pt1000、Cu50、Cu100
Pt100、Pt1000、Cu50、Cu100
热电偶
E、J、K、T、B、R、S、N
E、J、K、T、B、R、S、N
其他
步进输出,斜率输出,阶跃输出,自定义量程
具体参数如下:
直流电压测量
量程
最大测量范围
分辨力
精度(读数的%+计数)
KY6007
(0.02级)
30V
0V~31V
0.001V
0.02+2
100mV
-15mV~80mV
0.001mV
0.02+20
80mV~125mV
0.01mV
0.02+2
-10~18,+28~55的温度系数:±0.005%FS/
输入电阻:>1MΩ。
直流毫伏输出
量程
最大输出范围
分辨力
精度(读数的%+计数)
KY6007
(0.02级)
100mV
-15mV~99.999mV
0.001mV
0.02+20
100mV~125mV
0.01mV
0.02+2
-10~18,+28~55的温度系数:±0.005%FS/
最大负载:1mA或1kΩ,按负载轻的。
电阻测量
量程
最大测量范围
分辨力
精度(Ω)
KY6007
(0.02级)
2线3线
4线
400Ω
0~440Ω
0.01Ω
0.15
0.10
3200Ω
420Ω~3600Ω
0.1Ω
1.0
0.5
-10~18,+28~55的温度系数:±0.005%FS/
测量时的激励电流:
400Ω:1.0mA±10%;
3200Ω:0.2mA±10%。
2线:其误差不包括导线电阻。
3线:应使用经匹配的测试线,其导线总电阻不大于25Ω。

量程
最大输出范围
分辨力
外部激励电流
精度(Ω)
KY6007
(0.02级)
400Ω
0~440Ω
0.01Ω
0.4mA~4.0mA
0.15
3200Ω
400~3600Ω
0.1Ω
0.1mA~0.5mA
0.50
-10~18,+28~55的温度系数:±0.005%FS/
电阻输出
温度,热电偶
分度号
量程
分辨力
精度(℃)
KY6007
(0.02级)
J
-200℃~0℃
0℃~1200℃
0.1℃
1.0℃
0.7℃
K
-200℃~0℃
0℃~1370℃
0.1℃
1.2℃
0.8℃
T
-200℃~0℃
0℃~400℃
0.1℃
1.2℃
0.8℃
E
-200℃~0℃
0℃~950℃
0.1℃
0.9℃
0.7℃
R
-20℃~0℃
0℃~500℃
500℃~1750℃
0.1℃
2.5℃
1.8℃
1.4℃
S
-20℃~0℃
0℃~500℃
500℃~1750℃
0.1℃
2.5℃
1.8℃
1.5℃
B
600℃~800℃
800℃~1000℃
1000℃~1800℃
0.1℃
2.2℃
1.8℃
1.4℃
N
-200℃~0℃
0℃~1300℃
0.1℃
1.5℃
0.9℃
此表中的误差不含冷端补偿温度的误差。
冷端温度补偿精度:1.5
温度,热电阻
分度号
量程
分辨力
精度(℃)
KY6007
(0.02级)
2线和3线
4线
输出
Pt100
-200℃~850℃
0.1℃
0.4
0.3
0.3
Pt1000
-200℃~650℃
0.3
0.15
0.15
Cu50
-50℃~150℃
0.8
0.5
0.5
Cu100
-50℃~150℃
0.4
0.25
0.25
测量时的激励电流请参考电阻测量功能。
输出时允许的外部激励电流请参考电阻输出功能。
2线:其误差不包括导线电阻。
3线:应使用经匹配的测试线,其导线总电阻不大于25Ω。
