KY6005凯航台式热工校验仪主要特点及技术指标介绍

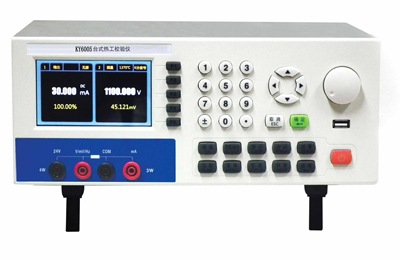

KY6005 台式热工校验仪是一款高精度、全功能、高可靠性的台式校验仪器，仪器采用4.3英寸宽大彩屏显示，结合友好的人机互动界面以及便捷灵活的操作方式，为广大客户带来最快捷、最轻松的热工仪表检定、校准与维护。 主要特点：
1. 各路信号完全隔离，互不干预。
2. 输出方式：同时支持键入值、光标移位和旋钮调节三种形式。
3. 测量和输出直流电压、电流、电阻以及频率信号。
4. 支持热电偶、热电阻信号的测量，也可模拟热电阻、热电偶信号。
5. 采用Pt100外置传感器提供可靠、快速、精确的冷端补偿，支持手动和自动补偿，补偿精度0.2℃,有效范围-40℃～60℃。
6. 提供1路24V DC回路电源，可校准2线制变送器，作为独立电源使用时支持最大负载200mA。
7. mA信号输出时，支持mA源输出以及变送器模拟。
8. 电阻、热电阻测量功能下，支持二、三、四线制模式。
9. 任意两个端口之间均能承受220V AC误入，36V DC 误入。
10. 所有输出功能下均可短路自恢复。
11. 通信方式：标准配置RS232、LAN、USB，通信协议免费提供。
12. 数据记忆功能：多达10000组的数据存贮记忆功能。
型号介绍：
|
型号 |
测量/输出通道数 |
|
KY6005 |
1 |
|
备注：各型号均提供独立24V DC电源，每一通道均支持电流、电压（毫伏）、电阻、频率、热电阻、热电偶信号。 |
技术指标：
|
功能 |
量程范围 |
精度（读数%+量程%） |
|
|
|
电压输出 |
0V～11V |
0.02+0.005 |
|
|
豪伏输出 |
-15mV～200mV（0.001mV） |
0.02+0.005 |
|
|
电阻输出 |
0～4500Ω |
0.02+0.01 |
|
|
频率输出 |
0~20kHz |
0.01+0.005 |
|
|
电流输出 |
0～30 mA |
0.02+0.005 |
|
|
电压测量 |
-100V～100V |
0.02+0.005 |
|
|
电阻测量 |
0～4500Ω |
0.02+0.005 |
|
|
豪伏测量 |
-200mV～200mV（0.001mV） |
0.02+0.005 |
|
|
频率测量 |
0~100kHz |
0.01+0.005 |
|
|
电流测量 |
-30mA～30 mA |
0.02+0.005 |
|
|
24V DC |
|
24V±0.5 |
|
|
分度号 |
量程范围 |
分辨率 |
精度（℃） |
|
J |
-200℃～0℃
0℃～1200℃ |
0.1℃ |
0.5
0.4 |
|
K |
-200℃～0℃
0℃～1370℃ |
0.1℃ |
0.6
0.4 |
|
T |
-200℃～0℃
0℃～400℃ |
0.1℃ |
0.6
0.4 |
|
E |
-200℃～0℃
0℃～950℃ |
0.1℃ |
0.5
0.4 |
|
R |
-20℃～0℃
0℃～500℃
500℃～1750℃ |
0.1℃ |
1.2
0.9
0.7 |
|
S |
-20℃～0℃
0℃～500℃
500℃～1750℃ |
0.1℃ |
1.2
0.9
0.7 |
|
B |
600℃～800℃
800℃～1000℃
1000℃～1800℃ |
0.1℃ |
1.1
0.9
0.7 |
|
N |
-200℃～0℃
0℃～1300℃ |
0.1℃ |
0.7
0.4 |
|
Pt100 |
-200℃～850℃ |
0.01℃ |
0.2 |
|
Pt1000 |
-200℃～650℃ |
0.01℃ |
0.15 |
|
Cu50 |
-50℃～150℃ |
0.01℃ |
0.3 |
|
Cu100 |
-50℃～150℃ |
0.01℃ |
0.25 |
1、上述功能精度适用温度范围18~38℃。
2、上述功能中“电流输出”均支持有源、无源输出方式，20mA最大负载为1kΩ。
3、上述功能中“电流测量”均支持环路测量方式，回路电压24V±0.5V。
4、上述功能中“电阻测量”均支持三线、四线方式，支持通断测试。
5、上述功能中“频率测量”，测量灵敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V；波形：方波，其他波形的误差需另加5个计数，可直接测量市电频率。
6、上述功能中“频率输出”，输出波形：方波，正弦波等，幅值0~10V可调。
7、上述功能中“电阻输出”，允许外界激励电流0.15~4mA。
8、上述功能中“电压输出”均支持容性负载。
9、温度补偿标配PT100热电阻（型号30A01），补偿精度0.2℃、补偿温度范围：-40℃～60℃。
10、可根据客户需要添加新的热电偶、热电阻种类。
11、热电阻指标为四线制指标。
|
