BYM—YT一体化孔板流量计型谱规格及说明

BYM—YT一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器、压力变送器）配合组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1、公称直径：15mm≤DN≤1200mm
2、公称压力：PN≤10MPa
3、工作温度：-50℃≤t≤550℃
4、量程比：1：10，1：15
5、精度等级：0.5级，1级

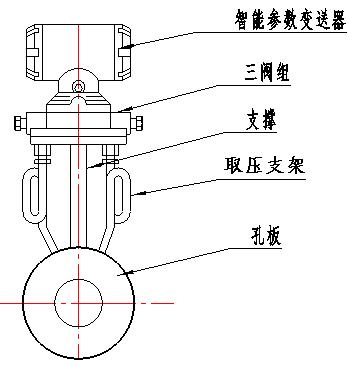

结构形式
外形结构见右图

型谱规格及说明

型谱规格								说明
	BYM—YT							一体化孔板
仪表配置		0						不带差压变送器
		1						带差压变送器
		2						带差压、温度变送器
		3						带差压、压力变送器
		4						带差压、温度、压力变送器
介质			Y					液体
			Q					气体
			Z					蒸汽
法兰或直管道材质				C				碳钢
				S				不锈钢
				O				其他
公称压力					025			0.25MPa
					06			0.6 MPa
					10			1 MPa
					…			…
					100			10 MPa
取压方式						A		角接取压
						F		法兰取压
公称直径							15	DN15
							25	DN25
							32	DN32
							…	…
							1200	DN1200
