BYM—TJ高压透镜孔板安装注意事项及选型

BYM—TJ高压透镜孔板按国标GB/T2624-93规定进行设计制造，并按JJG640-94进行检定。无需实流标定，适用范围广，结构合理，性能稳定，特别适合于高压场所。但压力损失较大，且要求直管短长。一般在化工和炼油部分的高压场所应用较多。
适用范围
1、 公称直径：25mm≤DN≤150mm
2、 公称压力：PN≤31.4MPa
3、 节流空径比β：0.2≤β≤0.75
4、 精度等级：1级

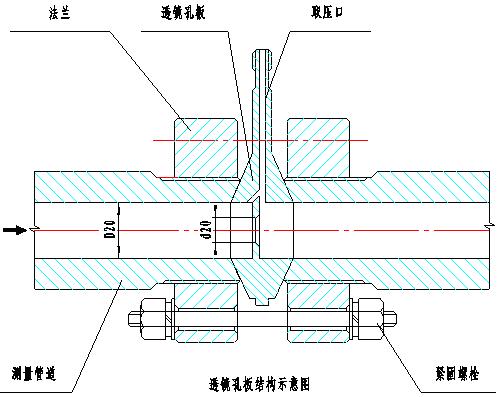

结构形式

安装注意事项
1、 对于新设管路系统，必须先经过扫线后再安节流装置，以防管内杂物堵塞或损伤节流装置。
2、 安装前应仔细核对节流装置的流向，在取压管附近有“+”的一端与上游管连接，标有“-”的一端与下游管连接。
3、 节流装置的中心线与管道的中心线同轴，其同轴度应等于或小于0.015D20（1/β-1）。（其中D₂₀为管道内径，β为节流比）
4、 工艺管道与节流装置衔接处的管道内壁，加工长度应大于4 D₂₀。公差按GB1801-79标准加工。
5、 引压管道应有牢固的支架托承，两根取压管路应尽可能靠近，并远离火源或振动。
6、 严禁碰伤或划伤透镜密封面，以防泄露。
7、 透镜适用于PN≤31.4MPa高压的标准孔板或喷嘴。
