LGZ—HJ横截面流量计型谱规格及安装说明

LGZ—HJ横截面流量计是依据速度面积法的原理而研制出来的流量计。速度面积法是将测量流速的截面分割为许多小单元，假设每个单元面积的流速Vi，则总的流量就等于流过所有小单元面积流量之和。当单元面积分割得愈多，所测的流量愈准确，横截面流量计就是依据这个原理而研制。

1、公称直径：圆形管道：200mm≤DN≤6000mm

矩形管道：200mm×200mm≤DN≤6000mm×6000mm

2、公称压力：PN≤6.4MPa

3、介质温度：t≤450℃（＞450℃时,订货时请注明）

4、精度等级：1级，1.5级，2.5级

5、雷诺数: ReD＞2.5×10⁵

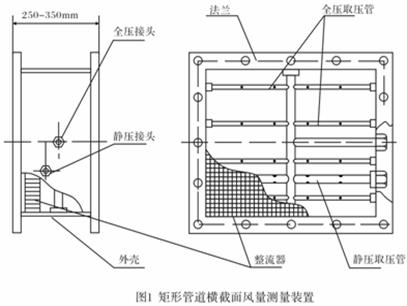

矩形管道横截面流量计：将矩形管道的长边和短边分别按等长度的原则，将矩形管道的横截面平均分成若干个面积相等的小单元,测量每个小单元中心点的流速，再将小单元的流速之和平均，即是整个大横截面积的平均流速,产品结构见图1

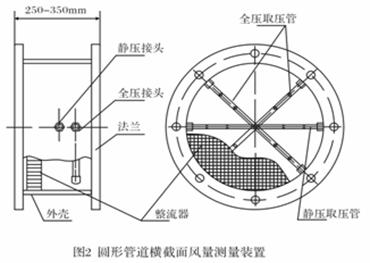

圆形管道横截面流量计：将圆形管道截面分割成若干个面积相等的同心圆环(中央为圆)，测出每个圆环的流速，然后再将所有圆环(包括中央圆)的流速平均化，即得到该圆截面的平均流速，产品结构见图



1、不需要直管段，只要有250mm～300mm长的安装位置即可。

2、流出系数稳定，不用标定。

3、压力损失小，体积小。

4、可加装吹扫装置，实现人工或自动吹扫。

5、可对特殊结构形状的管道的流量进行测量。
