BYM—WQ文丘里喷嘴技术参数说明
BYM—WQ文丘里喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。文丘里喷嘴所要求上、下游直管段短、压力损失小、性能稳定、维护方便，广泛应用于石油、化工、电力、冶金、污水测量等行业。
适用范围
1、公称直径：65mm≤DN≤500mm
2、公称压力：PN≤10MPa
3、孔径比：0.316≤β≤0.775
4、雷诺数范围：1.5×10 5≤ReD≤2×10 6
5、精度：１级
结构形式

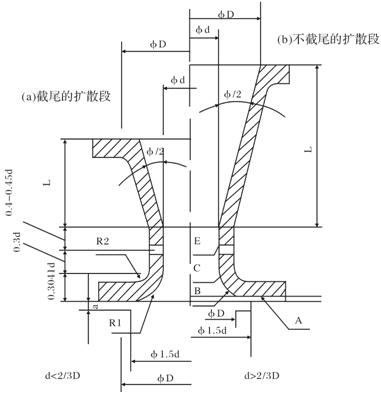

文丘里喷嘴由收缩段、圆筒形喉部和扩散段组成，其取压方式为上游取压口为角接取压，下游取压口为喉部取压，具体结构见下图。
文丘里喷嘴扩散段的扩散角Ψ≤30°，扩散段的长度L对流出系数无影响，但影响其压力损失，可以像经典文丘里管一样，把文丘里喷嘴截尾。
型谱规格及说明
|
型 号 规 格 |
说 明 |
|
|
BYM—WQ |
|
文丘里喷嘴 |
|
介质 |
|
Y |
|
液体 |
|
|
Q |
|
气体 |
|
|
Z |
|
蒸汽 |
|
连接方式 |
|
1 |
|
法兰连接 |
|
|
2 |
|
对焊连接 |
|
法兰材质 |
|
C |
|
碳钢 |
|
|
S |
|
不锈钢 |
|
|
O |
|
其它 |
|
公称压力 |
|
025 |
|
0.25MPa |
|
|
06 |
|
0.6MPa |
|
|
10 |
|
1MPa |
|
|
… |
|
…… |
|
|
100 |
|
10MPa |
|
公称直径 |
|
-65 |
DN65 |
|
|
-80 |
DN 80 |
|
|
-100 |
DN 100 |
|
|
… |
…… |
|
|
-500 |
DN 500 |
|
