BYM—CJ长径喷嘴具体结构形式型谱规格及说明
BYM—CJ长径喷嘴主要用于电力行业高压或高温高压场合，主蒸汽、主给水或减温水均采用此典型设计，它具有量程比宽、耐冲击、压力损失小、使用寿命长、测量范围大、测量精度等特点。长径喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。
适用范围
公称直径：50mm≤DN≤630mm
公称压力：PN≤32MPa
孔径比：0.2≤β≤0.8
雷诺数范围：10000≤ReD≤1×107
精度：0.5级，１级
结构形式
长径喷嘴由入口收缩部分A、圆筒形喉部B和下游端平面C组成，其取压方式采用D-D/2取压。
长径喷嘴有两种形式：高比值喷嘴0.25≤β≤0.8
低比值喷嘴0.25≤β≤0.5

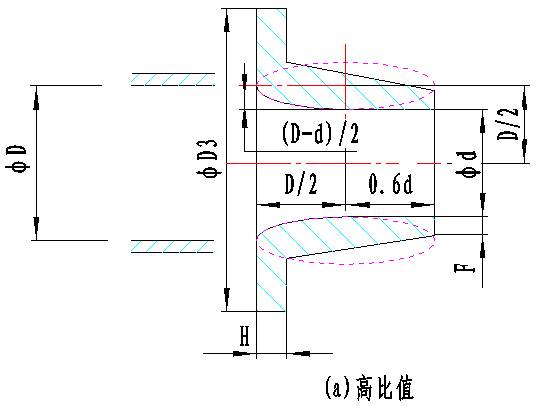

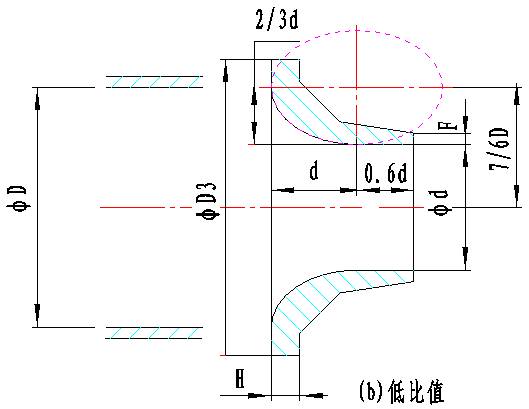

当β值介于0.25和0.5之间时，可采用任意一种结构形式的长径喷嘴，具体结构形式见下图
型谱规格及说明
|
型 号 规 格 |
说 明 |
|
|
BYM—CJ |
|
长径喷嘴 |
|
介质 |
|
Y |
|
液体 |
|
|
Q |
|
气体 |
|
|
Z |
|
蒸汽 |
|
连接方式 |
|
1 |
|
法兰连接 |
|
|
2 |
|
整体焊接 |
|
法兰材质 |
|
C |
|
碳钢 |
|
|
S |
|
不锈钢 |
|
|
O |
|
其它 |
|
公称压力 |
|
025 |
|
0.25MPa |
|
|
06 |
|
0.6MPa |
|
|
10 |
|
1MPa |
|
|
… |
|
…… |
|
|
320 |
|
32MPa |
|
公称直径 |
|
-50 |
DN50 |
|
|
-65 |
DN 65 |
|
|
-80 |
DN 80 |
|
|
… |
…… |
|
|
-630 |
DN 630 |
|
