LGZC系列均速管(超力巴)流量传感器产品介绍

LGZC系列均速管(超力巴)流量传感器是在皮托管测速原理的基础上，运用航空动力学原理，辅以风洞试验手段研制的高精度计量仪表。是一种差压式、速率平均式流量传感器。通过传感器在流体中的平均总压与静压之差(即差压)来表示流量的，常用来测量液体、气体和蒸汽的流量。

1、 根据空气动力学原理设计的测量型面，经过特殊的工艺处理可使产生的流体牵引力和涡街脱落力非常小，同时采用全新的航空进气道及翼型气动学设计，流线型传感器引入了抗物体表面风切变紊流原理，取压孔处流场更加平稳、无漩涡，信号稳定、无脉动。

2、 取在侧面的静压孔，产生的静压位于流体与传感器分离点之后，避免安装方向的偏差或流场偏斜等原因带来的静压偏差。特有的差压信号多级放大功能，结合了多种流量计的特长，具有流量信号多级提升功能，在相同流速下超力巴比其它名目的类似插入式流量测量装置，差压信号放大1-10倍，在超小流速下仍可获得较大的差压信号，可用于超低流速下的气体流量测量。

3、 结构上没有可移动部件，可保证传感器的高寿命，并保证长期的稳定性和无精度漂移。

4、 精度高(≤1.0%)、重复性好(≤1.0%)。

5、 节能：由于采用更符合流场流线的翼形结构引起压力损失极低，使能耗大大降低。与其他流量计相比运行成本最低。特别适合液体小管道的流量测量。在应用中可很快收回仪表成本。

6、 防尘：静压孔取在传感器的两侧后，对介质中的异物及不灵敏，是一种理想的流量传感器。

7、 均速管(超力巴)流量传感器有许多特殊的材料供选择，以满足具有腐蚀性，超高温，超高压的需要。

8、 均速管(超力巴)流量传感器可整年工作，基本免维护。

9、 安装简便，费用很低。

　　均速管(超力巴)流量计的差压和流量依据伯努利方程和连续性方程，计算方式和形式符合ISO-5167国际标准。其简化公式：



　　均速管(超力巴)流量计可用于不同管径的气体、液体和蒸汽的流量测量，可广泛用于石油、化工、冶金、轻工、水处理等工业控制领域。

　　技术指标

　　1、 公称压力：PN≤32MPa

　　2、 温度范围：-180℃～650℃

　　3、 公称通径：DN25mm～DN6000mm

　　4、 精度等级：1.0

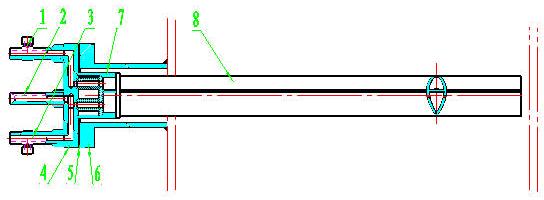

结构形式：

1、 动压管接嘴 2、温度插座 3、静压管接嘴 4、法兰式连接盘 5、密封垫片 6、安装座 7、加强套 8、检测杆

结构一截面示意图

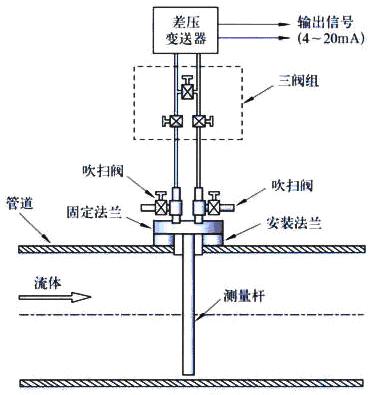

系统结构图

超力巴安装注意事项

序号	上游侧局部 阻力件形式	上游侧			下 游 侧
		无整流器		有 整 流 器
		与检测杆 轴线在同 一平面内	与检测杆轴线不在同一平面内
1	有一个90弯头或三通	7D*	9D	6D	3D
2	在同一平面有两个90弯头**	9D	14D	8D	3D
3	在不同平面内有两个90弯头**	19D	24D	9D	4D
4	管道直径改变（收或扩）	8D	8D	8D	3D
5	部分开启的闸阀、球阀或其他节流阀	24D	24D	9D	4D
