WZP系列热电阻的特点原理及选型表介绍

WZP系列热电阻作为中低温测量最常用的感温元件，工业用热电阻作为测量温度的传感器，通常和显示仪表，记录仪和控制系统配套使用。它可以直接测量各种生产过程中从-200~650℃范围内的液体，蒸汽和气体介质以及固体表面的温度。

二、主要特点：

★压簧式感温元件，抗振性能好； 　

★测温精度高； 　　

★机械强度高，耐高温耐压性能好；

★进口薄膜电阻元件，性能可靠稳定。

三、工作原理：

热电阻测温原理是基于导体或半导体的电阻值随温度的变化而变化的特性。热电阻大都由纯金属材料制成，目前应用最广泛的是铂和铜，现在已经开始采用镍、锰和铑等材料制造热电阻。热电阻通常需要把电阻信号通过导线传递到计算机控制装置或者其他二次仪表上。

四、主要技术指标:
温度测量范围及允差

热电阻类别	测温范围	分度号	允许偏差△t℃
WZP型铂电阻	-200～600	Pt100	B级(-200～600℃） 允差±(0.30+0.005|t|)
			A级(-200～550℃) 允差±(0.15+0.002|t|)
WZC型铜电阻	-50～100	Cu50	-50～100℃ 允差±(0.3+6.0×10-3t)
注：式中"t"为感温元件的实测温度绝对值。

热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻R0比值：（R100/R0）

分度号Pt100：A级 R0=100±0.06Ω
　　　　　　　 B级 R0=100±0.12Ω
　　　　　　　 R0/R100=1.3850
分度号Cu50:R0=50±0.05Ω
　　　　　　 R0/R100=1.428±0.02

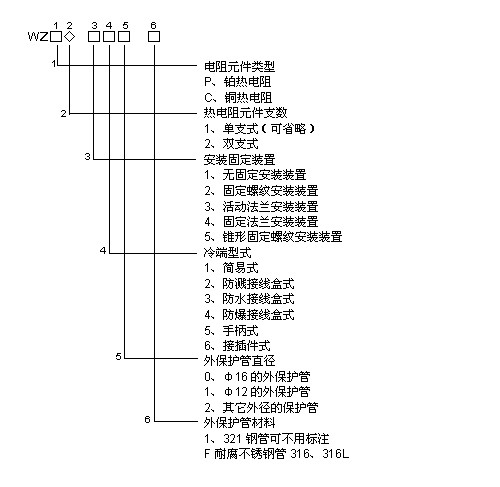

五、型号及规格：
