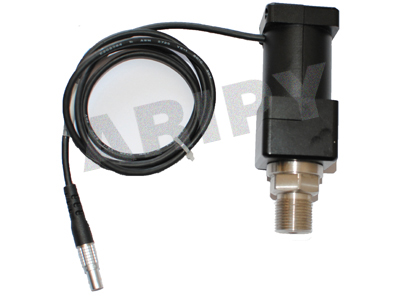

PY800W数字压力模块与压力校验仪配套使用介绍
PY800W系列智能数字压力模块与PY801、PY802等 压力校验仪主机配合使用，内有单片机、24位A/D转换器、温度传感器等，它与主机采用数字通讯，压力测量示值误差不受环境温度影响且与主机无关，产品自身显示的数值真实可靠。 主要应用：
校验智能HART型压力（差压）变送器
校验智能压力（差压）变送器
校验普通压力（差压）变送器
校验精密微压表
主要特点：
高精度，0~50℃温度补偿
9种单位可自由切换
RS232通讯，可配软件查看数据
数据备份，强大的数据纠错功能
供电配置：
供电方式：6~16VDC；
其他指标：
外形尺寸：长宽高259mm×102mm×69mm
重 量： 约0.1kg
压力连接：M20×1.5
通讯接口：RS232
连接方式：四芯LEMO接口
环境温度：(20~70)℃
温度补偿：(0~50)℃
相对湿度：<95%
大气压力：(86~106)kPa
存储温度：(-40~85)℃
差压量程选型表
|
压力范围 |
类型 |
准确度等级① |
准确度等级② |
介质 |
|
(0~60)Pa |
D |
1.6 |
-- |
③ |
|
(0~250)Pa |
D |
0.5 |
-- |
③ |
|
(0~1)kPa |
D |
0.1 |
-- |
③ |
|
(0~2)kPa |
D |
-- |
0.05 |
③ |
|
(0~5)kPa |
D |
-- |
0.05 |
③ |
|
(0~10)kPa |
D |
-- |
0.05 |
③ |
D=差压；保证准确度的温度范围：①（20±5）℃, ②（0~50）℃；③与玻璃、陶瓷、硅、室温硫化硅橡胶、镍、金、铝等材料相兼容的非腐蚀性气体
复合压力量程选型表
|
压力范围 |
类型 |
准确度等级① |
准确度等级② |
介质 |
|
±60Pa |
D |
1.6 |
-- |
③ |
|
±250Pa |
D |
0.5 |
-- |
③ |
|
±1kPa |
D |
0.1 |
-- |
③ |
|
±2kPa |
D |
-- |
0.05 |
③ |
|
±5kPa |
D |
-- |
0.05 |
③ |
|
±10kPa |
D |
-- |
0.05 |
③ |
|
±16kPa |
G |
-- |
0.05 |
③ |
|
±25kPa |
G |
-- |
0.05 |
③ |
|
±40kPa |
G |
0.02 |
0.05 |
③ |
|
±60kPa |
G |
0.02 |
0.05 |
③ |
|
±100kPa |
G |
0.02 |
0.05 |
③ |
|
(-100~160)kPa |
G |
0.02 |
0.05 |
③ |
|
(-100~250)kPa |
G |
0.02 |
0.05 |
③ |
G=表压；D=差压；保证准确度的温度范围：①（20±5）℃, ②（0~50）℃；
③与玻璃、陶瓷、硅、室温硫化硅橡胶、镍、金、铝等材料相兼容的非腐蚀性气体
如需特殊量程，请与生产厂家联系。
|
