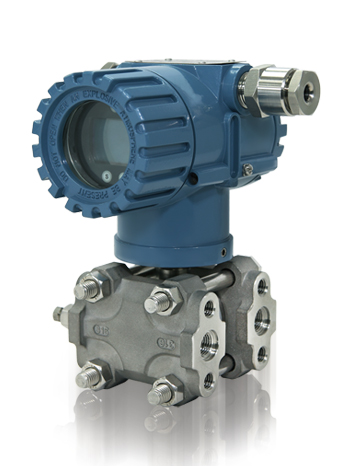

WIDEPLUS系列智能压力/差压变送器产品介绍
WIDEPLUS-B系列压力/ 差压变送器,采用先进的微处理技术及数字通讯技术。除具有常规智能式的全部功能外，还具有一系列增强的功能,如零点自动调行整,远程就地控制参数查看与调整控制参数密码锁定等。同时通过现场总线HART协议,进远程参数设定、远程控制、自诊断等功能。 产品特点：
·零点自动调整
·稳定性：微差压：±0.02%FS/年
普通差压：±0.025%FS/年
·控制参数密码锁定、确保安全
·重量轻、体积小
·测量量程比大
·软件补偿
·量程改变时可以不引入压力
·故障自诊断
·防水、防尘、防震、防爆、防腐
·线性、开方输出兼备
·现场总线HART协议通讯
产品技术参数：
|
测量介质 |
液体、气体和蒸汽 |
|
量程范围 |
差 压 0～0.16kPa至0～10MPa
相对压力 最大0～40MPa 最小0～0.16kPa
绝对压力 最大0～25MPa 最小0～20kPa |
|
量程迁移比 |
100:1（智能式） |
|
通信输出 |
电源电压： (14.5～45)V DC；本安型(16.4～30)V DC
通讯距离： 2km，使用CEV电缆时
负载电容： 0.22μF以下
负载电感： 3.3mH以下
与电源线的间距：15cm以上
连接于接收电阻上的接收仪表的输入阻抗：在2.4kHz时为10kΩ以上 |
|
输出信号 |
(4～20)mA DC 二线制 |
|
精 度 |
最高精度达0.065级，0.075级、0.2级、0.5级 |
|
环境温度 |
-40℃～85℃ |
|
存储温度 |
-40℃～100℃ |
|
防爆等 |
·本安型 ExibⅡCT6或ExiaⅡCT6 ·防爆型 ExdⅡBT5或ExdⅡCT6 |
|
动态性能 |
·延迟时间和刷新速率适用于所有型号和量程，仅限模拟输出。
·延迟时间（Td）：45毫秒（名义值）
·刷新速率：22次/秒
·总体响应时间：（Td+Tc） |
|
环境温度变化的影响 |
·零点漂移：0.5%FS/50℃ ·量程漂移：0.7%FS/50℃ |
|
测量介质温度 |
-40℃～100℃ |
|
相对湿度 |
0～100% RH |
|
电源电压变动的影响 |
±0.005%FS/V |
|
安装位置变动的影响 |
最大可产生0.25kPa的零点误差,但可校正,对量程无影响。测量本体相对法兰转动无影响。 |
|
"O"型密封圈 |
氟橡胶、丁腈橡胶 |
|
灌充液 |
硅油或惰性油 |
|
启动时间 |
变送器加电2秒内达到性能指标 |
|
阻尼时间 |
变送器加电2秒内达到性能指标模拟输出对阶跃输入变化的响应时间是由用户选择的一个时间常数(0～36秒)。该软件设定阻尼值不包括传感膜头的响应时间。 |
|
螺 栓 |
不锈钢 |
|
引压连接件 |
法兰 1/4 -18NPT中心距54mm；接头 1/2 -14NPT或M20×1.5阳螺纹；球锥密封带接头时中心距50.8，54，57.2mm |
|
连接件材料 |
参阅“型谱表” |
|
外 壳 |
低铜铝合金外壳 |
|
| |
|
|
|
