智能雷达物位计以成为现场物位测量主流产品
智能雷达物位计是一款高效、智能、应用广泛的当代新兴产品，相比传统物位计能适应更复杂恶劣的工况。为现场物位测量主流产品。
测量原理
发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

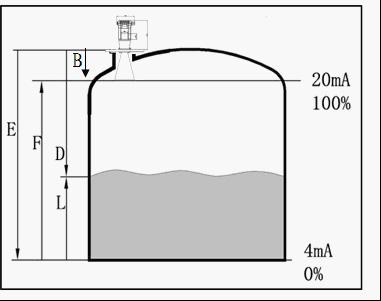

B盲区F：最大量程 E：满仓 D：空高 L：物料高度
★注：使用雷达物位计时，务必使最高料位不能进入测量盲区
输入：
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：L=E-D
输出：
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
产品详情
技术参数>>
束 角
24°WP-RD201, WP-RD202
18°WP-RD203 带DN150喇叭
16°WP-RD203 带DN200喇叭
14°WP-RD203 带DN250喇叭
最大量程
WP-RD203 35m （液体）
WP-RD201 20m （液体）
WP-RD202 20m （液体）
重复性：±3mm
分辨率：1mm
电流信号：4～20mA
精度：±10mm
天线材质
WP-RD201、WP-RD202 PP/PTFE
WP-RD203 304不锈钢
通讯接口: HART通讯协议
过程连接
WP-RD201 、G1 A、1- NPT
WP-RD202、法兰
WP-RD203、法兰
电源: DC24V(±10%)
功耗: max22.5mA
纹波电压
＜100HZ Vss＜1V
100HZ-100KHZ Vss＜10mV
环境条件
温度：－25℃～＋60℃
容器压力（表压）－1～40bar
防爆认证: ExiaⅡCT6 ExdⅡT6
外壳保护等级: IP68
两线制接线: 供电和信号输出 |
