HG5型玻璃板液位计规格型号选型表

概述
    HG5型玻璃板液位计主要适用于公称压力为0.1～6.3Mpa，使用温度为0～250℃场合下的各种罐、塔、槽、箱等容器的液位指示。

结构原理
    根据连通器原理，将容器内介质液位引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。

主要技术参数
    ●测量范围L＝300、500、800、1100、1400、1700mm
    ●工作压力：0.6～6.3MPa
    ●工作温度：0～250℃
    ●连接法兰：DN20、DN25或其它
    ●材质：碳钢、不锈钢
    ●球封压力：≥0.2MPa

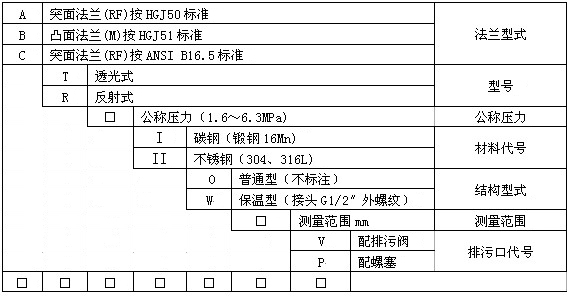

型号规格（选型表一）适用HG21589.1/2、HG21590-95标准

型号规格（选型表二）适用HG21591.1/2标准
