T351DP智能差压传感器产品优势及安装示意图
产品优势：
◆ 测压类型多样：从微差压到大量程差压；从负压到微压、绝压、高静压；
◆ 一体化智能电路搭配LCD数字显示模块，支持模拟输出和数字通讯；
◆ 5位背光LED显示、多种计量单位显示内置按键就地调整；
◆ 可搭配远传密封装置，可实现高温、黏稠、颗粒、结晶介质测量；
产品介绍：
T351DP智能差压传感器用于气体、液体或蒸汽的差压或流量测量，并将测得的信号经数字放大器转换成4-20mA标准电流信号输出。
T351_系列智能差压变送器调试方法丰富多样，除就地按键调试外，HART手操器、HART变送器调试软件均可对变送器的参数进行组态、设置。
T351_系列智能压力变送器具有自诊断和远程诊断功能，其中包括传感器故障监测和各种存储器的内部巡检、看门狗监测等，所有这些功能为变送器的日常维护提供了方便，同时也为变送器的故障判断、维护保养提供了依据。
防护防爆等级：变送器采用密闭铸铝金属壳体封装，适用于各种恶劣环境和易燃易爆环境，防护防爆标志：Ex d IIC T6 Gb / Ex tD A21 IP65 T80℃
产品特点：
测压类型多样：从微差压到大量程差压；从负压到微压、绝压、高静压； 测压类型多样：从微差压到大量程差压；从负压到微压、绝压、高静压；
多种结构形式，应用广泛：用于气体、蒸汽和液体的压力、差压和液位测量；
可搭配远传密封装置，可实现高温、黏稠、颗粒、结晶介质测量；
接液材质多样：标配：316L不锈钢膜片；定制：哈氏合金、钽、铂金膜片
操作使用方便：5位背光LCD显示、多种计量单位显示（KPa、MPa、bar、%、psi、mmmH
|
操作使用方便：5位背光LCD显示、多种计量单位显示（KPa、MPa、bar、%、psi、mmH2o、）内置按键就地调节； |
|
智能温度补偿，提高变送器抗温度漂移性能，确保综合测量精度； |
|
支持显示和非显示两种结构类型可选；防腐、防压、防爆等需求； |
|
除可就地按键调试外，HART手操器、HART变送器调试软件均可对变送器的参数进行组态、设置； |
|
优异的环境适应性：智能静压补偿和温度补偿，保护变送器不受温度、静压与过压的影响； |
|
防护防爆标志：Ex d IIC T6 Gb / Ex tD A21 IP65 T80℃,
技术参数： |
|
产品标准 |
Q/LNTC 08-2019 |
|
被测介质 |
气体 液体 蒸汽 |
|
输出信号 |
4～20mA 或者 4～20mA + Hart |
|
测量范围
（未迁移时）
|
0～100pa～2068KPa（量程内可选） |
|
接液材质 |
膜片：316L 过程连接：316L 灌充液：硅油
膜片：哈氏合金C（量程>3KPa） 过程连接：316L 灌充液：硅油
膜片：316L 过程连接：316L 灌充液：氟油
|
|
零点迁移 |
最大正迁移量为量程上限值与量程之差；
最大负迁移量为量程下限值；
|
|
静压影响
过压影响
|
±0.05%量程/10MPa
±0.05%量程上限/10MPa |
|
典型误差 |
± 0.1% ， 环境温漂：± 0.1%/12个月 ， 稳定性 ± 0.05% 量程上限/12个月 |
|
响应时间 |
当变送器的电气阻尼关闭时，变送器对阶跃输入（10%）的响应时间（63%）小于等于0.4s；
液位、远传变送器除外； |
|
供电电压 |
变送器供电电压：11～45V DC；
LCD显示型：15～45V DC,纹波含量小于0.1%，现场运行时由配电器或稳压电源供电，
推荐电压24V DC；防爆(隔离防爆)用途：推荐电压24V DC；本质安全型防爆变送器
应由安全栅供电并传输信号；防雷保护（耐瞬变电压）时：11～26V DC，
注：电源电压对精度的影响：<±0.005%/V； |
|
负载电阻 |
变送器负载特性为：RL ≤（Vs - Vm）V / 0.023A式中：RL为最大负责电阻；
Vs为供电电源；Vm为无LCD显示表头时为11V，带LCD显示表头时为15V；
HART通信时负载电阻（含信号接收电阻及信号传输导线电阻）要求230Ω-600Ω |
|
使用环境 |
环境温度：-40～+85℃；带LCD表头或充氟油时为 - 20 ～ + 60℃；
防雷保护（耐瞬变电压）时为 - 40～+60℃，
相对湿度：0 %～100 %；
大气压：86KPa～106KPa.现场周围应不含有对铝、铬、镍、锌、不锈钢等具有腐蚀作用的气体；
交流外磁场：不大于400A/m。 |
|
故障报警 |
变送器自诊断程序检测出故障、模拟量输出高报电流或低报电流报警，
其中高报电流为22mA，低报电流为3.8mA，模式可设置；
高饱和电流为20.8mA，低饱和电流为3.9mA。 |
|
安装位置
影响
|
变送器安装可能产生零点输出误差，此误差可通过零点调整来消除；
建议在安装后投运前调零，可修正掉安装位置产生的影响。 |

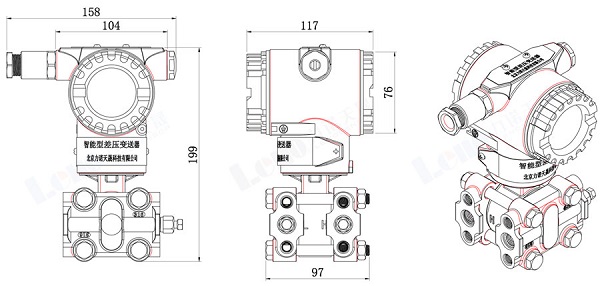

外形尺寸：

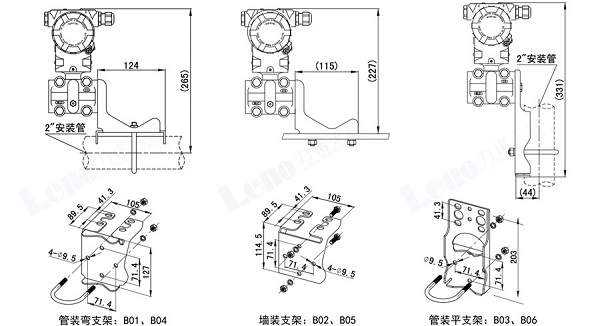

安装示意图：
|
