便携式压力校验仪的使用方法

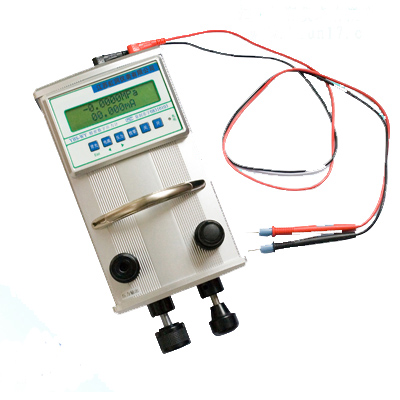

YBS-WY便携式压力校验仪是专为校验各种压力（差压）变送器﹑压力传感器﹑压力开关﹑一般及精密压力表而设计的一款压力源与标准测量一体化的压力校检标准仪器，在测量压力的同时，也可测量电流或电压。仪表所测压力与设定的压力百分数及测量电流同屏显示，电流及电流百分数可通过显示菜单选择。该压力校验仪为交直流两用的便携式仪表，并提供24V回路电源，为被校表提供电源。今天虹润仪表给大家介绍的是便携式压力校验仪使用操作方法及注意事项，希望给广大网友及用户起到一定的帮助。

1、便携式压力校验仪在使用时，请将仪器拧入手操压力泵上“标准仪表”接口。

2、快接头用所配高压软管连接被检仪器即可校验。

3、电源开、关键：按“开”键打开，LCD显示测量状态；按“关” 键，仪表关机，切断电源。

4、校零键：测量前，按一下：“校零”键，仪表自动将传感器的零点数值采集并送处理器CPU进行处理，保证仪表所测数据为实际压力值。

5、压力键：开机后LCD右下角显示该仪表的压力单位，若使用中按“单位”键、使LCD显示为“Psi、Bar、mmHg、Kgf/cm2”中任何一种单位时，按一下“压力”键，仪表自动切换到出厂时设置压力单位档上。需要显示测量电流时，在仪表显示单位为MPa（或KPa）时，按一下“压力”键，面板上对应的电流指示灯亮，即为测量电流状态。

一、便携式压力校验仪准备使用

便携式压力校验仪由外部电源和内部6V可充电电源供电，外部电源消失后，内部6V可充电电源自动投入使用，校验仪由外部电源工作的同时，仪表进行充电,在现场使用可使用内部6V可充电电源,充电至满负荷一般需要12小时。

1、充电电源工作时间

（1）连续工作不提供24V回路电源：16小时；

（2）连续工作提供24V回路电源：8小时；

（3）断续工作：18小时；

2、回路电源

便携式压力校验仪提供的24V回路电源为内置式，在校验仪内部自动串入2线制电流回路，无须另外接线。

如果被校仪器由外部电源供电，则不能再接本校验仪24V电源，否则将烧毁仪表。

3、测量介质

的理想测量介质为干燥的无腐蚀性气体，如腐蚀性气体或污浊的液体进入本校验仪，将对校验仪的密封性能、校验数据产生不良影响。因此，在校验仪表前，应确认被校仪器中的残余介质被排空。

4、量程范围



二、便携式压力校验仪组成

三、便携式压力校验仪使用方法

正确连接所有接线,将引压管拧接前面板的压力接头,如带负压的仪表,压力接头在仪表的后面板,并拧紧。

1、电源开关键：按"开"键,LCD 显示仪表型号,压力量程和精度,然后自动进入测量状态。

2、校零键：每次测量前，按一下校零键，仪表自动将传感器的零点值采集并送到CPU进行处理，保证仪表测量数据真实性。

3、压力键：重复按该键可实现压力 / 电流显示，压力 / 毫米水柱或压力 /公斤力之间的转化，若LCD显示为测量电流状态时，按一下该键，仪表将自动转化到压力测量状态。

4、电流键：重复按该键可实现压力/电流显示到电流百分比之间的转化，需检测仪器电流时, 按一下该键,LCD显示为所测电流值。

5、背光键：当仪器工作于光线较弱的环境时, 按一下该键,打开背光灯，方便读数。

6、检测仪器电流：输出24VDC或校验变送器时,请按仪表后面板上标明的接线方法连接。

7、充电电源：仪表配外置开关电源进行充电,在接市电220VAC并开启仪器电源开关,即可对仪表内电池充电，充电指示灯为红色时,仪表处于充电状态;充电指示灯为绿色时,表明电池已充满,拔充电器即可。

8、压力输出：校验变送器或其他在线仪器时,将变送器或其他在线仪器拧入此接口,实现检测,若将此接口堵上,可检测仪表内部压力源的密封性能。

9、仪表带有负压时,机壳上(4)为正负压力转换开关，如检测负压时，将转换开关转换到负压档,在压力输出口接上被校验仪器即可。

10、气泵及微调：气泵为手动打压系统,压力显示接近满量程时,进行微调,调准显示值。

11、如仪表量程较大(250KPa~2.5MPa)机壳上(4)为压力输出口，后面板上压力输出口为放气口。
