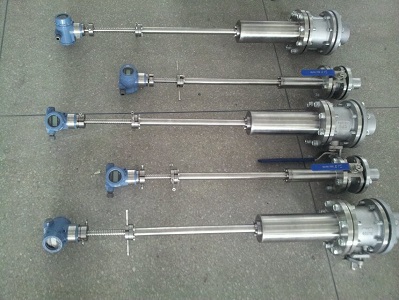

在线拆装型靶式流量计可在管道不断流的情况下安装、拆卸流量计，在工厂须持续开车运转的大型主干管线上，特别适用在线可拆装型流量计，节约旁通管道的费用，并且可随时拆卸流量计，无须停产，便于检修和维护。如果要在介质流动的管道安装靶式流量计，应有专门带压开孔设备及有安装资质的安装人员，保证生产安全。
【在线拆装型靶式流量计技术参数】
产品名称：靶式流量计，在线拆装型靶式流量计
适用介质：气体、液体
口 径：DN200～DN3000mm至更大
公称压力：0.6～1.6MPa
工况温度：-20～+80℃
精 度：1.5%FS
量 程 比：1：10
壳体材质：碳钢；不锈钢
供电方式：内置3.6VDC锂电池（两年换一次）；外供24VDC（可选）
输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
防护等级：IP65
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
表头显示：累积流量；瞬时流量；棒状满量程百分比；故障自检
连接方式：法兰式(DN15-300mm)；插入式（DN150~3000mm）。
注意事项：在管道不断流情况安装在线拆装型靶式流量计应有专门带压开孔设备及有安装资质的安装人员，保证生产安全。
【靶式流量计型号说明】
选型说明
HKB-FLCCIDSS-DN100含义为：HKB系列智能靶式流量计，公称通径100mm，连接方式为法兰管道式，介质为液体，法兰公称压力1.6Mpa，温度为常温，4~20mA电流输出，隔爆型，壳体和传感器材质为不锈钢
【在线可拆装式靶式流量计安装注意事项】
1）直管段要求：前10D,后5D（D为公称通径）；
2）可安装于垂或水平管道，可倒装、倾斜安装，垂直管道介质流向应自下而上；
3）不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件，如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度，对于新完工的工艺管道，应先进行初步吹扫后再安装流量计。
4）在线可拆装式靶式流量计因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；
5）在线可拆装式靶式流量计安装时，将短管及法兰焊到管道上时必须确保流体正对着靶片受力面，焊接短管高度在100mm（从管道内壁至法兰密封面的距离）
6）对于新完工的工艺管道，应先进行初步吹扫后再安装气体流量计；
7）在线可拆装式靶式流量计测量管外壁上箭头所指方向为被测介质流向；
8）在线可拆装式靶式流量计壳体必须可靠接地，若无接地条件应向厂方说明；
9）在线可拆装式靶式流量计表头应该介质工作温度在300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头。 |
