单法兰液位变送器操作安装步骤

单法兰液位变送器操作安装步骤

单法兰液位变送器是高性能的测量仪表，用于工业过程全系列差压、压力的测量，具有模拟或数字输出信号。通过液位安装法兰，变送器可直接安装于被测罐体上，精密测量各种罐体的差压和液位，它能全面满足您的液位测量需求。产品有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。因隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择，如腐蚀性强的场合可选择防腐结构变送器。
    单法兰液位变送器操作安装步骤：
    步骤①:把固定机构放置于坚固并且水平度合格的地面上，使变送器的夹紧机构和传动机构处于自由状态。
    步骤②:将单法兰液位变送器法兰水平放置于检定法兰的中心位置，并通过气缸将单法兰液位变送器与检定法兰夹紧。
    步骤③:夹紧机构和传动机构同时进行翻转约90°，再转动调平机构螺杆顶住传动机构。调节调平机构上的调节螺母，直至单法兰液位变送器法兰及表头垂直。
    步骤④:连接检定用标准表、压力泵等设备进行单法兰液位变送器的检定工作。

是高性能的测量仪表，用于工业过程全系列差压、压力的测量，具有模拟或数字输出信号。通过液位安装法兰，变送器可直接安装于被测罐体上，精密测量各种罐体的差压和液位，它能全面满足您的液位测量需求。产品有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。因隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择，如腐蚀性强的场合可选择防腐结构变送器。

    单法兰液位变送器测量范围：
    差压：0-6.2-690KPa
    静压：2.5MPa

    单法兰液位变送器主要特点：
    结构简单：无任何可动或弹性元件，因此呆靠性极高，维护量极少。
    安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。
    调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。
    用途广泛；适用于高温高压、强腐蚀等介质的液位测量。
    适用工况：
    1.需要将高温介质与变送器隔离
    2.测量介质对变送器敏感原件有腐蚀作用。
    3.悬浮液体或高粘度介质
    4.被测介质由于环境或流程温度变化而固化或结晶。
    5.更换被测介质需要严格净化测量头。
    6.测量头必须保持清洁卫生。
    7.密封压力容器液位测量。

    单法兰液位变送器选型表：

型 号

HR-3511LT

代码

量程范围KPa

3

0-1.3～7.5

4

0-4-40

5

0-40～200

6

0-0.16～700

代码

输出

E

4-20mA

S

智能式(HART协议）

代码

公称直径尺寸(mm)

插入筒长度(mm)

高压侧隔膜片材料

A0

(3〞)80

平

316LSST

A2

(3〞)80

50

316LSST

A4

(3〞)80

100

316LSST

A6

(3〞)80

150

316LSST

B0

(4〞)100

平

316LSST

B2

(4〞)100

50

316LSST

B4

(4〞)100

100

316LSST

B6

(4〞)100

150

316LSST

C0

(3〞)80

平

哈氏C-276

C2

(3〞)80

50

哈氏C-276

C4

(3〞)80

100

哈氏C-276

C6

(3〞)80

150

哈氏C-276

D0

(4〞)100

平

哈氏C-276

D2

(4〞)100

50

哈氏C-276

D4

(4〞)100

100

哈氏C-276

D6

(4〞)100

150

哈氏C-276

E0

(3〞)80

平

钽

F0

(4〞)100

平

钽

代码

安装法兰

A

3〞150lb

B

4〞150lb

C

3〞300lb

D

4〞300lb

代码

结 构 材 料

法兰和接头

排气/排液阀

隔离膜片

灌充液体

22

316不锈钢

316不锈钢

316不锈钢

硅油

23

316不锈钢

316不锈钢

哈氏合金C

24

316不锈钢

316不锈钢

蒙乃尔

25

316不锈钢

316不锈钢

钽

33

哈氏合金C

哈氏合金C

哈氏合金C

35

哈氏合金C

哈氏合金C

钽

代码

选项

M1

0-100%线性指示表

M2

LED显示表

M3

LCD显示表

B1

管装弯支架

B2

板装弯支架

B3

管装平支架

D1

侧面泄放阀在压力室上部

D2

侧面泄放阀在压力室下部

不注

1/2NPT锥管螺纹接头

C2

丁字形螺纹接头M20×1.5，带后部焊接Ф14 引压管的球锥连接头

d

隔爆型dⅡBT4

i

本安型iaⅡCT6

    产品示意图：

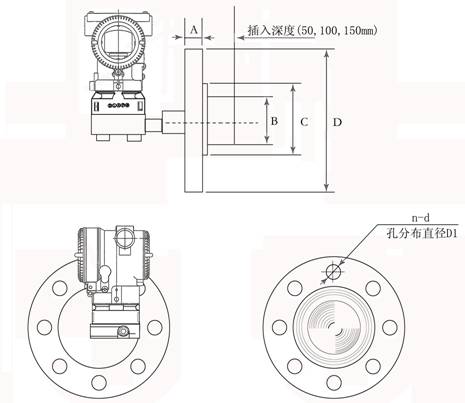

    图一（结构）

    图二（防腐实物图）
